KATO 221系 側面ルーバー取付

KATO 221系(10-235,10-236)のクモハ221の側面にルーバーを増設してみました。

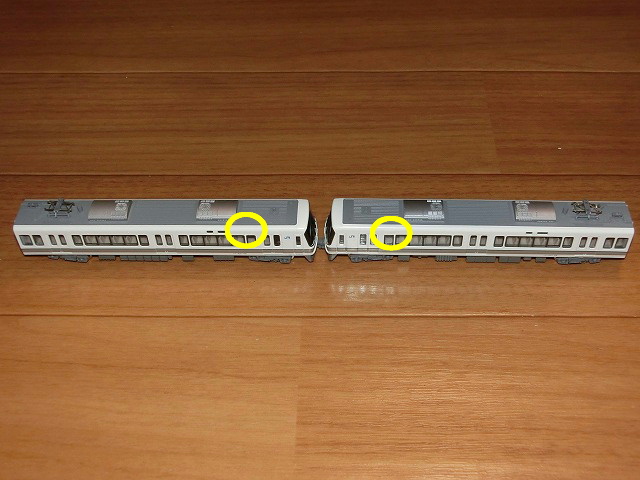

クモハ221なのですが、実車には黄色い丸印のあたり(1両につき左右1箇所づつ)にルーバーがあるにもかかわらず、模型にはありません。要はKATOが繰り出す「ルーバーの有無くらい我慢しろ」攻撃なのですが、何となく気になるので表現してみたいと思います。

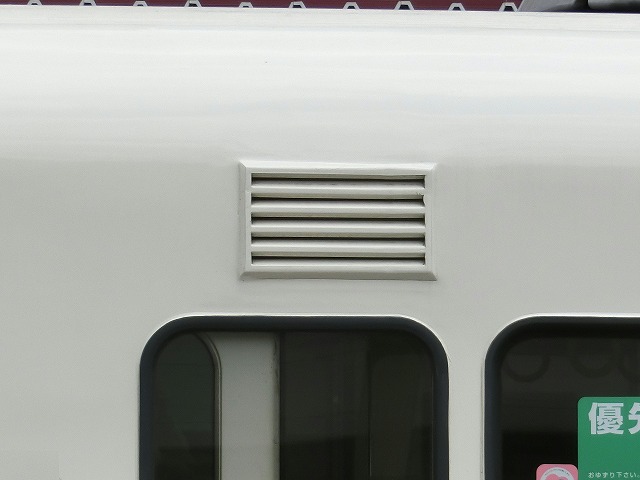

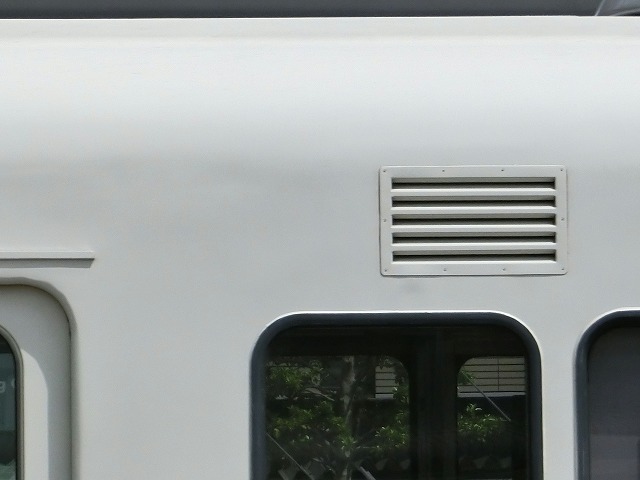

クモハ221のルーバーには種類があるようで、今のところ確認しているのは写真の2種類です。場所も少し違いますね。(ちなみに写真はいずれもすぐ左に客扉と運転台があります。)KATOから模型化されているクモハ221-59は2枚目の写真のルーバーが付いています。このルーバーを表現するのに市販のエッチングパーツを取り付けてみたのですが、パーツの厚みが目立ち過ぎてイマイチでした。1枚目の写真のルーバーなら、エッチングパーツの厚みも気にならないかもしれませんが・・・。

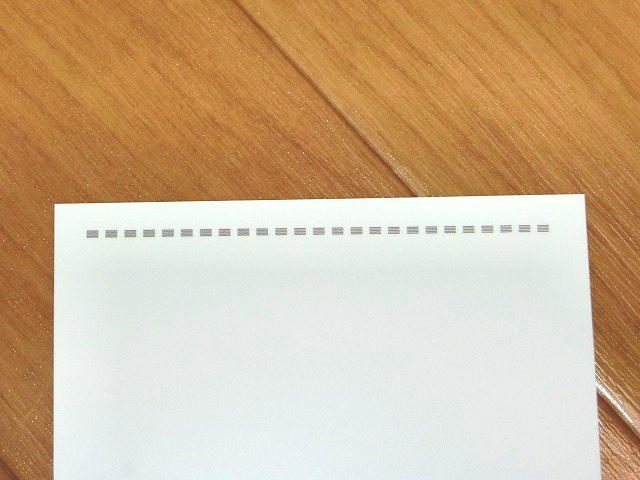

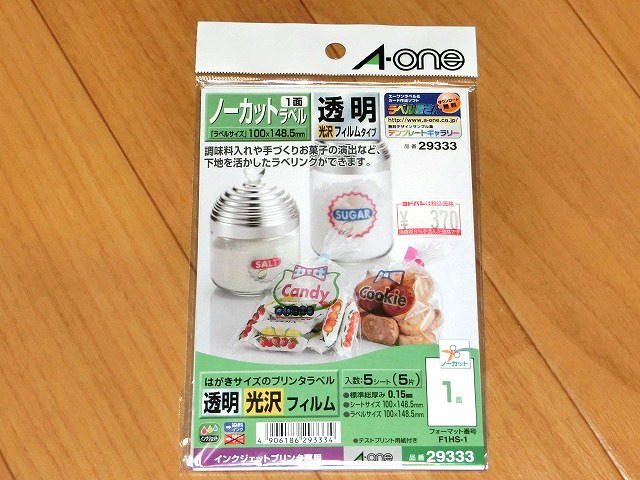

とういことで、今回はルーバーを透明ラベルに印刷して貼り付けることにします。原図はジャストシステムの花子で作成しています。仕様は1dot線で2.2mm長×5本(0.3mm間隔)です。1dot線と言っても印刷すると何となく太い感じがしますが、これより細い線を描けるソフトとプリンターを持っていないので仕方がありません。

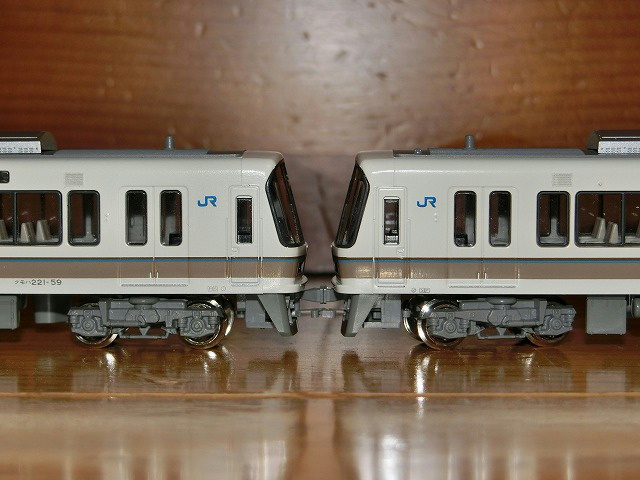

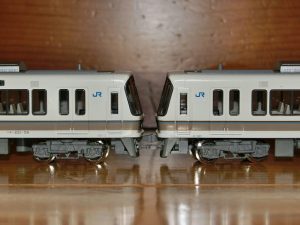

印刷して貼り付けてみました。ラベルの切り出しは直線刃と平刃のデザインナイフで行いました。最初は線色を黒色で印刷して貼ってみたのですが、あまりにも五月蝿かったので濃いめのグレーで印刷するとさりげない感じになって良い雰囲気になりました。(もう少し上下方向に縮めてもよかったかも。)
同じKATOの103系のサハ103のルーバーのように、あるものを削るのはかなりの労力ですが、今回はないものを足すだけだったので比較的簡単でした。作業時間は試行錯誤を繰り返して2~3時間位でしたので、半日モデリングと言ったところでしょうか。
久し振りに模型の221系を出してきたのですが、やっぱり良いですね。この車両の登場時にはJR化後の新しい時代を強烈に感じたものです。今もなお221系のデザインは223系以降の後継車に負けていないと思います。
それでは今日はここまでです。<(_)>
