TOMIX キハ120形(三江線) 入線・整備

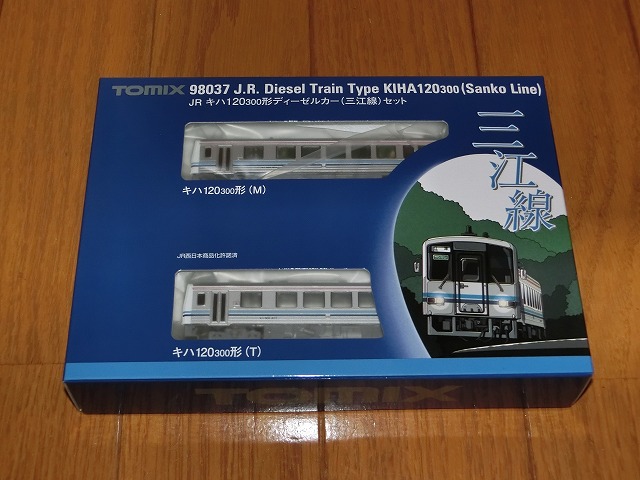

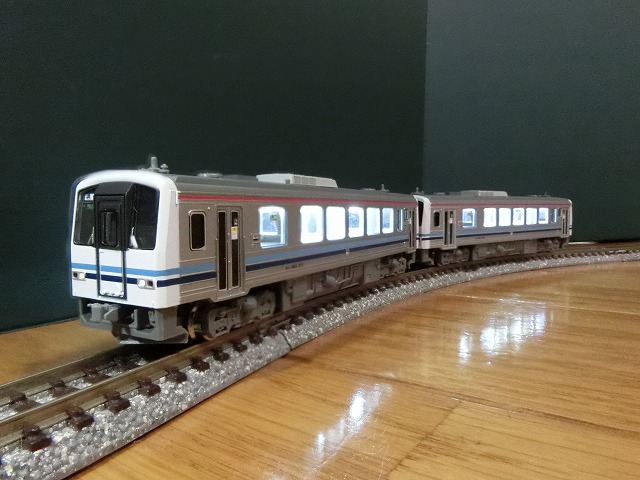

再生産された98037 JR キハ120-300形ディーゼルカー(三江線)セットが入線しました。
廃線を控えての需要増を見込んだ上での再生産でしょう。
廃線といっても、このカラーのキハ120は山陰本線の運用にも就いているので、仕事場が全く無くなってしまうわけではないのですが。


付属品はライトON/OFF用のドライバーが1本でした。

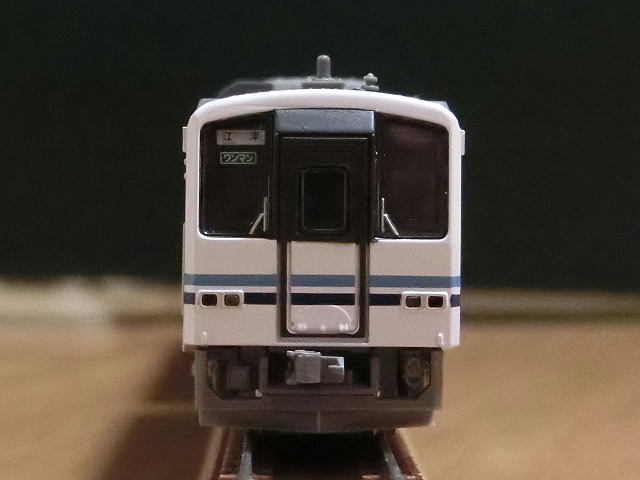

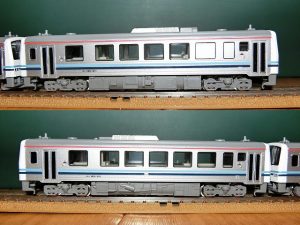

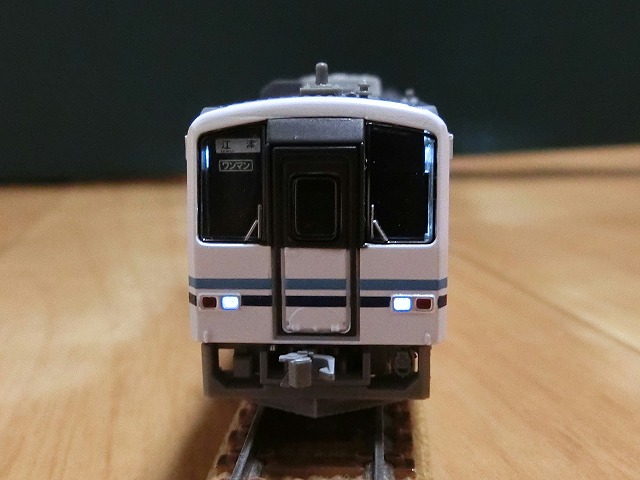

行き先は「江津」、車番は311(M)と317です。現行仕様と言うことでトイレ付きです。
行き先については、このあとサードパーティー製のステッカーを使って変更します。

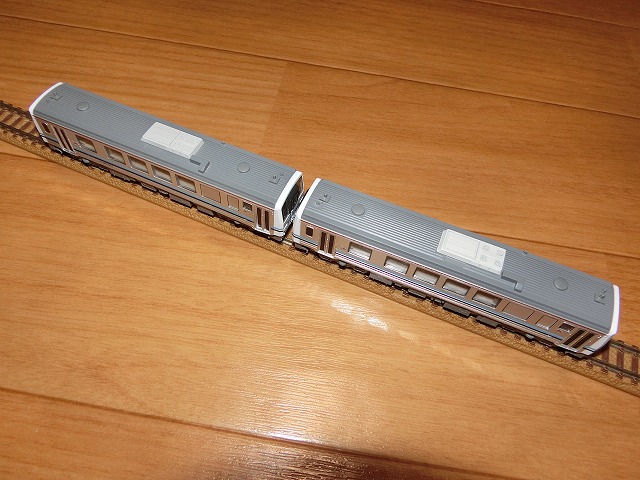

屋根です。同じキハ120形でも、関西線の現行仕様のような変なアンテナは付いていません。

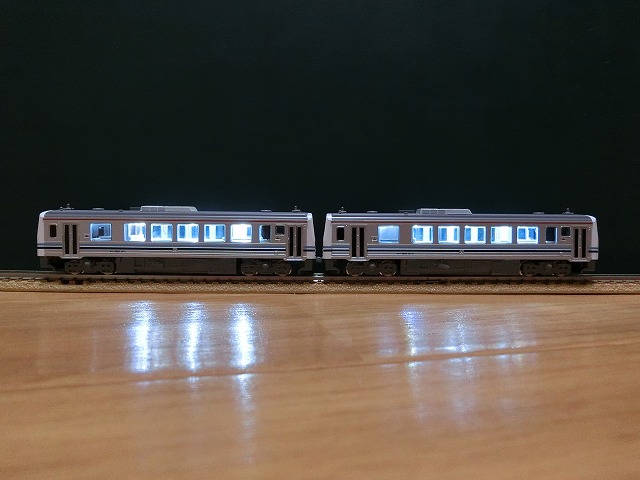

ヘッドライト、室内灯とも最初期の製品(ヘッドライトはオレンジ色LED、室内灯は電球)から改良されていますが、なぜかヘッドライトが白色です。これは行き先表示を変更するときにライトユニットを外しますので、一緒に改修します。

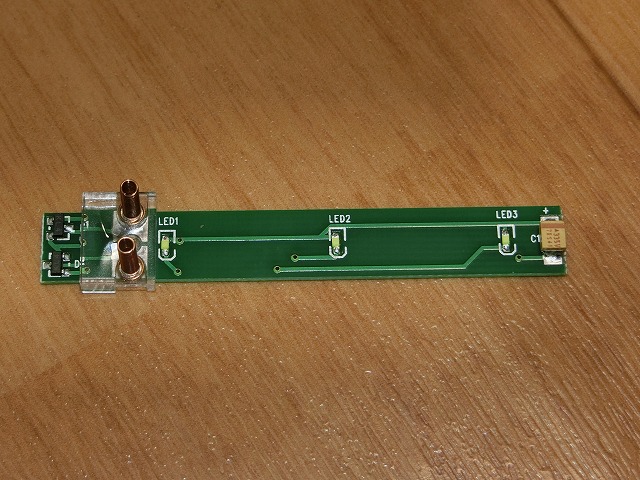

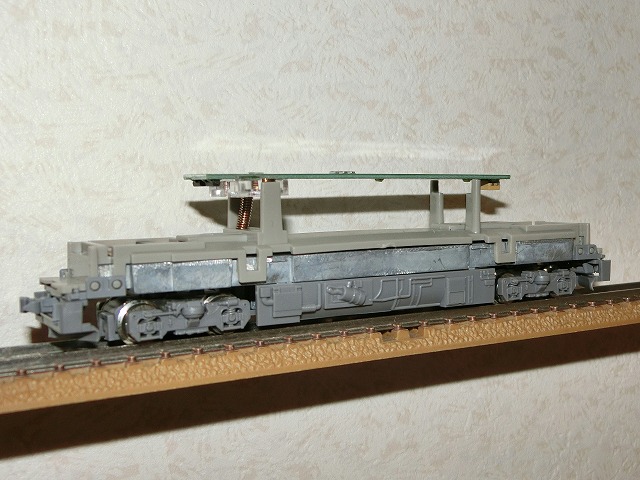

室内灯ユニットはライトプリズムが廃され、チップLEDが分散光源として用いられています。また、室内灯ユニットの基板は片側のみの支持になっており、もう一方は浮いているという思い切った(?)設計です。

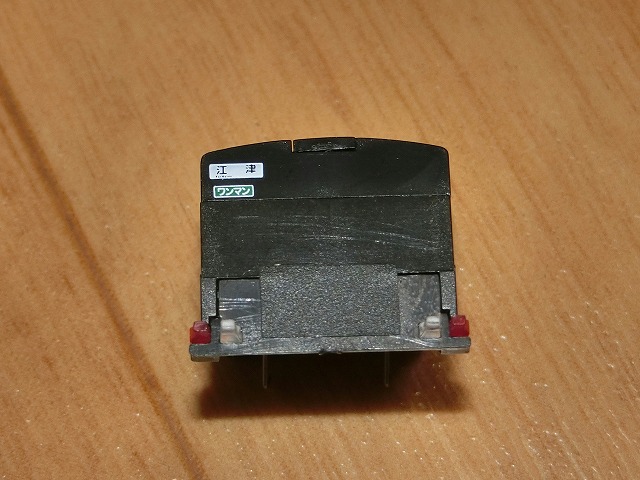

ライトユニットの形状は昔のままですが、行き先とワンマン表示が印刷されています。

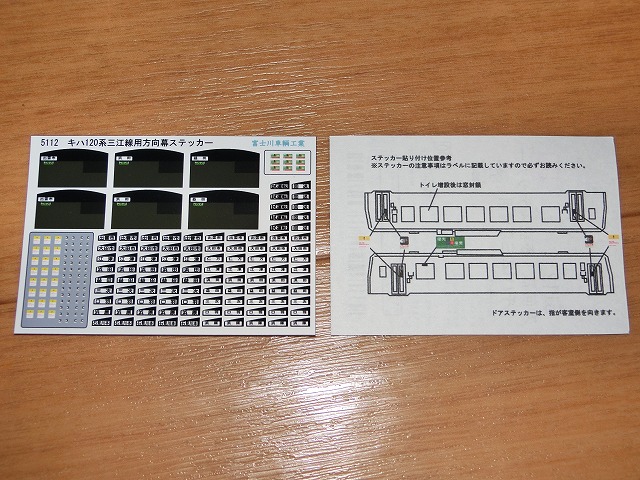

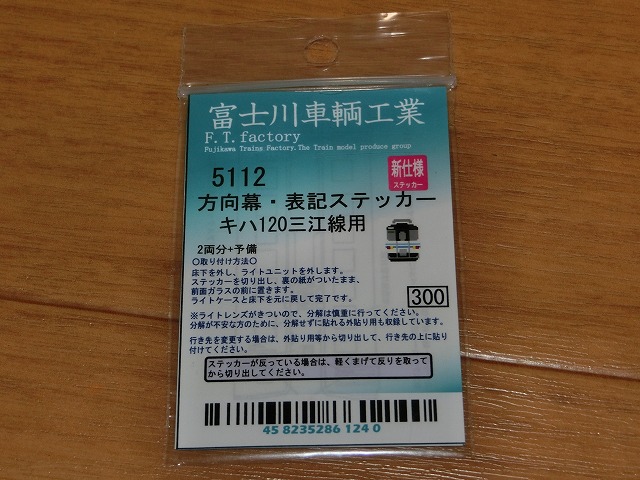

早速、製品をいじってみます。先ずは行き先表示の変更です。富士川車両工業製のステッカーを使います。キハ120用に数種類が発売されていますが、三江線用がラインナップされていますのでこれを使いました。
収録内容は、
前面ガラス全体(行き先・ワンマン表示共)
・出雲市,浜田,益田(ローマ字表記共) 各2個
行き先
・出雲市,太田市,江津,浜田,益田,三次,口羽,浜原,石見川本,試運転,回送 各5個
・出雲市,太田市,仁万,江津,浜田,益田,三次,口羽,浜原(ローマ字表記共) 各5個
その他
・優先座席 9個
・ステップに立たないで下さい。 24個
・指づめ喚起表示(左右) 各28個
です。細かな文字はつぶれて印刷されていますので、想像で書いています。
説明書にはステッカーを貼る位置が図示されていますが、不正確な部分があります。実車は指づめ喚起表示の指マークがドア中央側に向いています。(室内に貼るならドア外側向きですが、そんな人は少ないでしょう。)また、優先座席表示は窓の上半分の中央付近が正しい位置です。あと、細かい話ですが、三江線神楽号(キハ120-310)の指づめ喚起表示は指先に×印がなく三角印です。位置等は車両によって異なることがあるかもしれませんので、実車の調査が必要です。(追記:指づめ喚起表示ですが、車両によって外を向いていたり、中を向いていたり、×印だったり、三角印だったり、▲印が白だったり赤だったり、同じ車両でもドアによって異なったりしているので、実車の調査が必要です。優先座席表示の位置は一定のようですが・・・。)

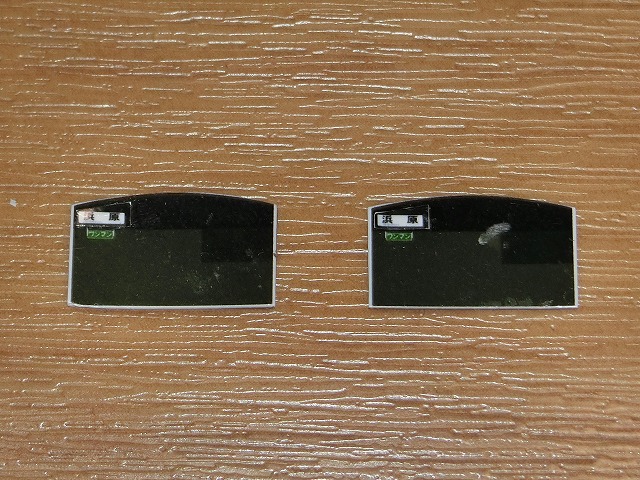

前面ガラス用ステッカーをこんな感じで用意します。左右については、ボディの内寸似合わせてコンマ数ミリの余白を残して切り出しています。左右の余白はない方が見栄えが良くなります。行き先は「浜原(For Hamahara)」にしました。
追記 2018/07/11:後日、前面ガラス用ステッカーを他に転用したため「江津(For gotsu)」に戻しました。

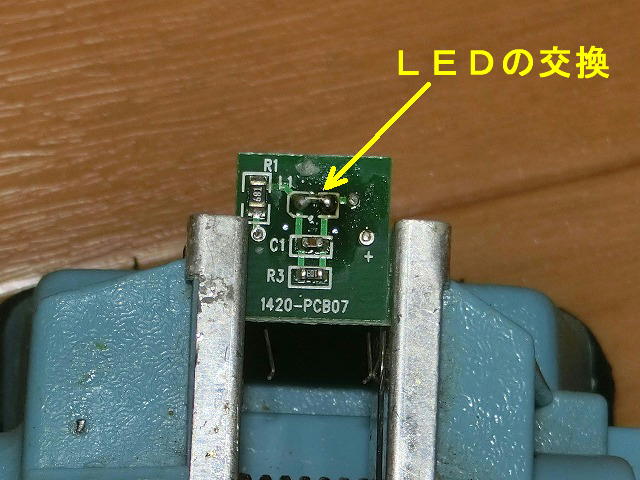

次にヘッドライトのLEDを交換します。
ライトユニットを分解して基板上のチップLEDを白色から電球色に交換するだけです。といっても、チップLEDの光軸は前方に向ける必要がありますので、横倒しにしてハンダ付けします。今回は、TORM.製の室内灯基板の折り取った部分に付いていた電球色のチップLEDを再利用しました。当初、3mmの砲弾型LEDにしようと試みましたが、抵抗やコンデンサが邪魔でライトケース内に収まりませんでした。

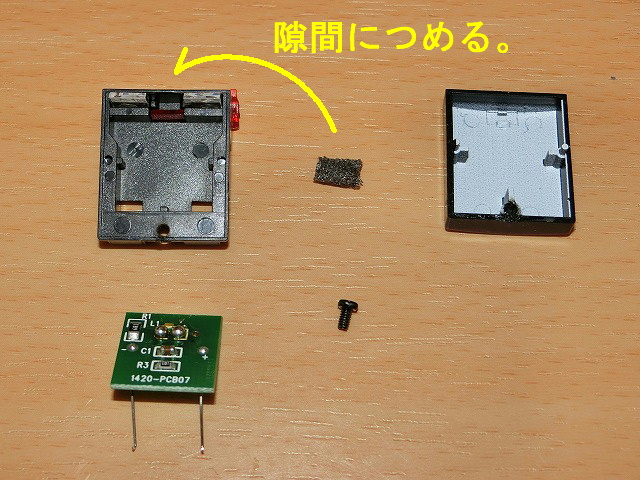

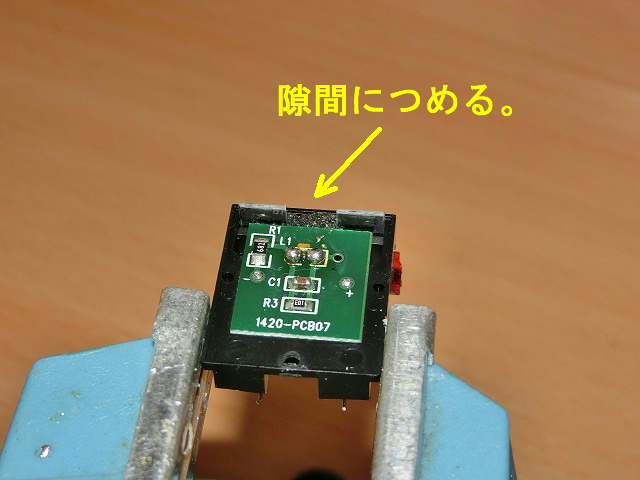

以前に関西線仕様のキハ120をいじったときと同様に、ウレタンの切れ端を光の回り込み防止のためにライトユニット内の隙間に詰め込みます。このとき、ウレタンが基板より上にはみ出すと、ヘッドライトの光量が落ちてしまうので気をつける必要があります。

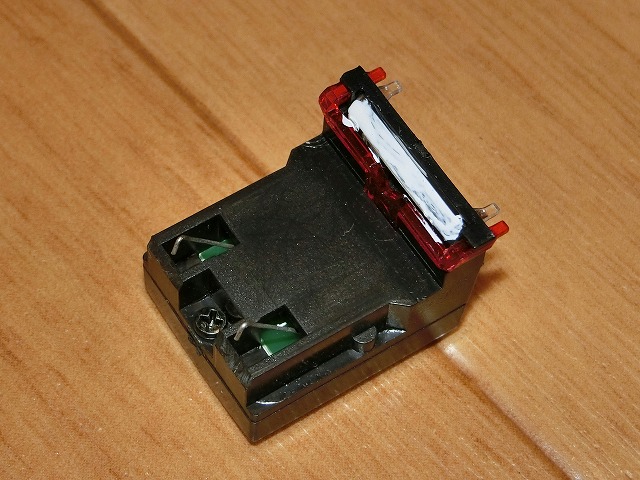

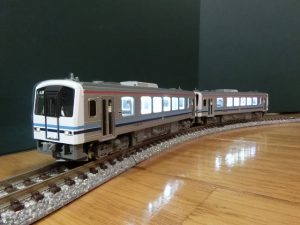

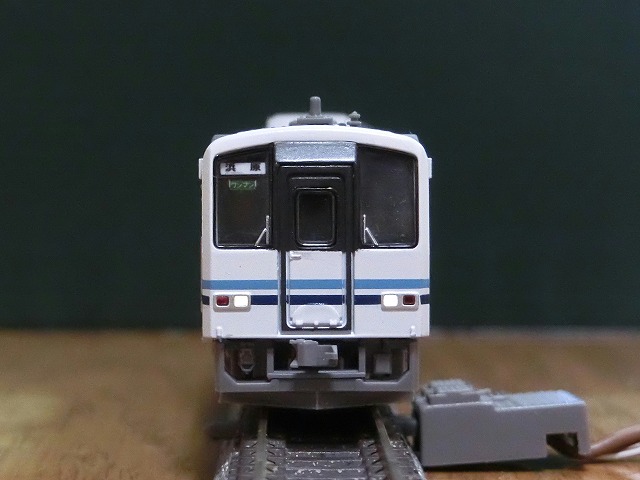

出来上がりはこんな形です。ヘッドライトが実車らしく電球色になりました。
なお、ステッカーはライトユニットには貼り付けずに、前面ガラスとライトユニットとの間に挟み込んで固定します。ライトユニットをボディーに戻すときにテールライトレンズがボディーの穴にうまく合わないときは、針の先で誘導してあげるとするりと入ります。


これで整備は終わりです。
来春には廃線になってしまう三江線ですが、当鉄道では末永く活躍してもらいたいと思います。
<(_)>

(参考記事)
TOMIX キハ120形(関西線) トイレ増設
TOMIX キハ120形(関西線) 室内灯・灯火類整備

KATO 251系 床下機器取付

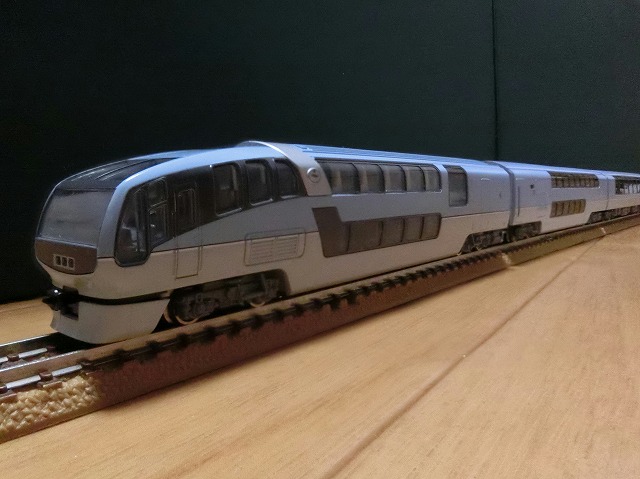

KATOの251系スーパービュー踊り子に床下機器を取り付けてみました。

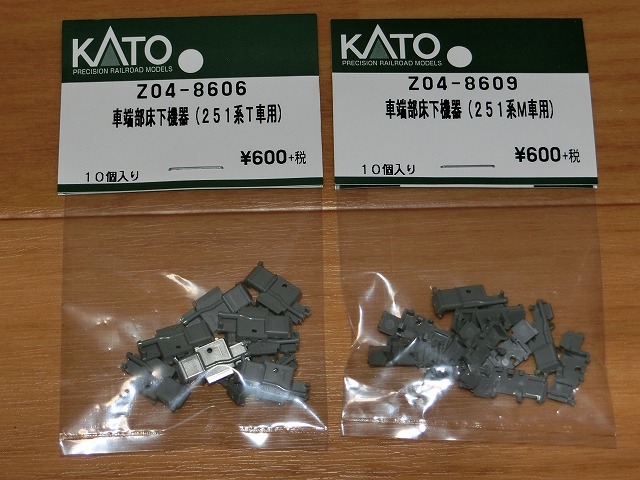

先日発売されたASSYパーツを使います。
M車用は1個しか使わないのに10個入り600円というコスパの悪さ・・・。orz

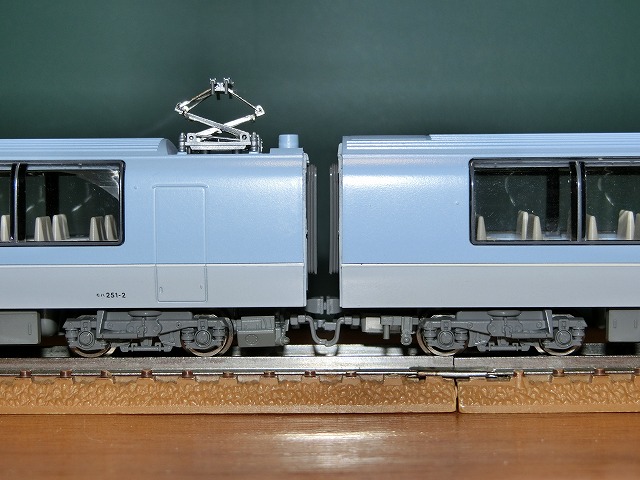

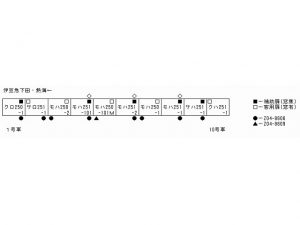

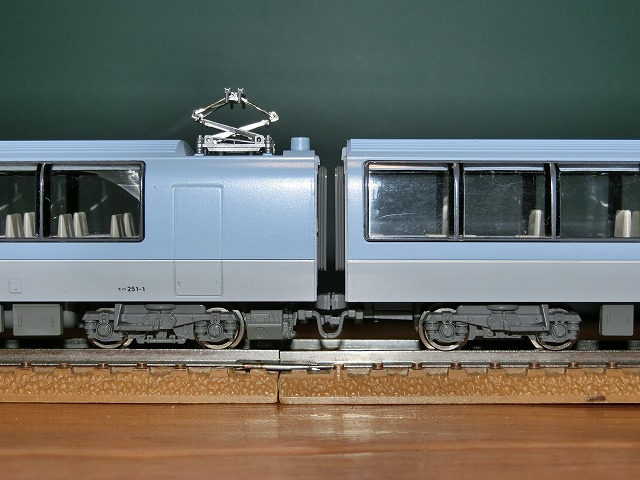

1枚目が6号車と7号車、2枚目が8号車と9号車の写真です。

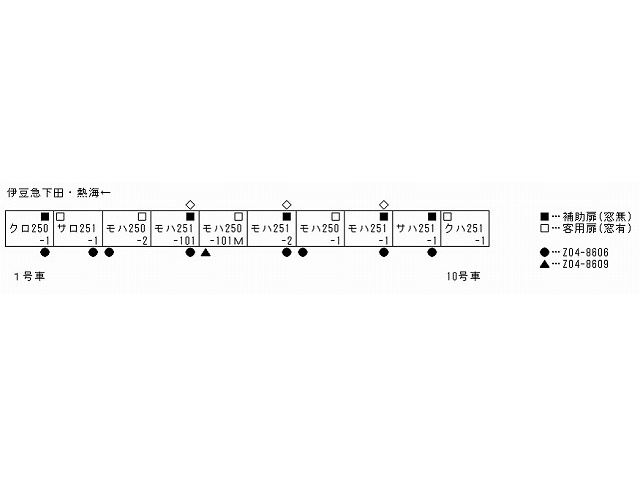

取り付けは簡単ですが、ジャンパ付KATOカプラーである必要がありますので、最初期の製品はカプラー交換の必要があります。


ちょっとだけ足下が引き締まったよという話でした。
<(_)>

KATO オハフ33 ベンチレーター別パーツ化他

今回はKATOの35系客車をいじります。代表としてオハフ33についてベンチレーターの別パーツ化と色の塗り替え等をしてみます。

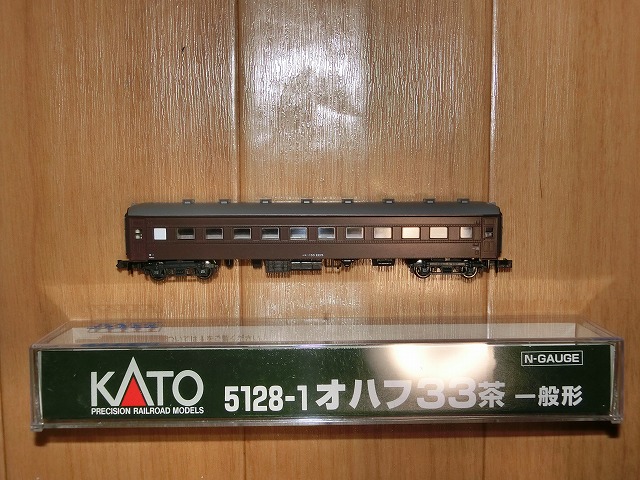

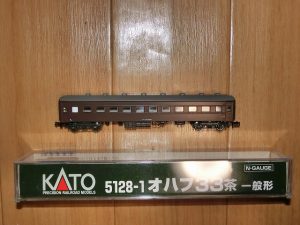

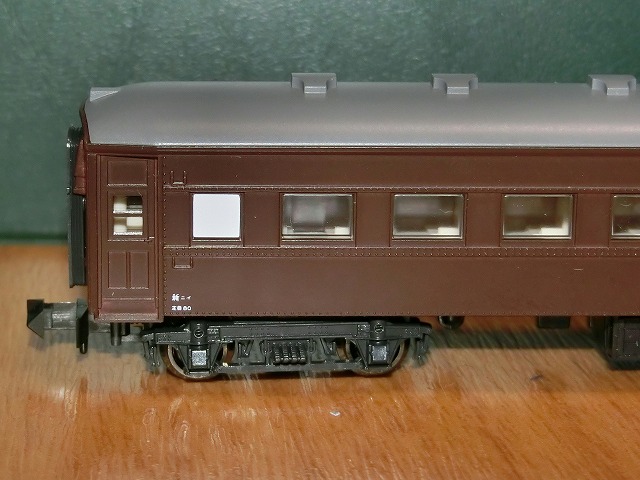

種車はKATO 5128-1 オハフ33茶 一般形です。ご存じの通りKATOのオハ35系はベンチレーターが屋根と一体化しており、一昔前のモデルのニオイを醸し出しております。

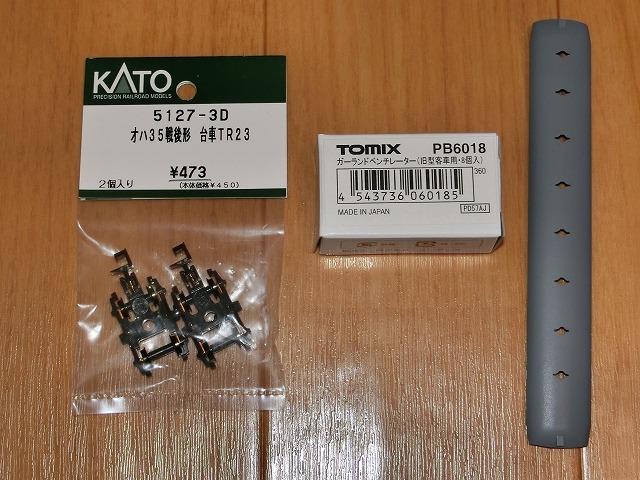

いきなりですが、ベンチレーターの切除とヤスリ掛けをして塗装を終えた屋根が写真の一番右に並べてあります。つや消しクリアを吹くと屋根布のような感じになり好印象です。これにTOMIXのPB6018 ガーラントベンチレーター(旧型客車用・8個入)を取り付けます。少々きついですが切除後の屋根の穴にベンチレーターの取付けダボがちょうど収まります。ついでに台車もTR23のコロ軸受けタイプに交換します。

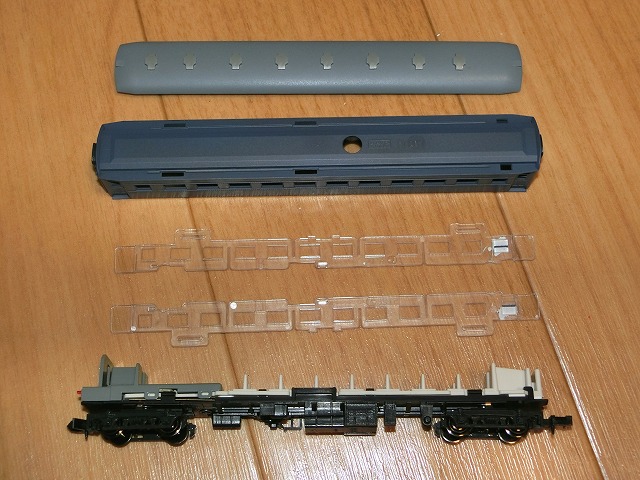

写真の上から
・ベンチレータを取り付けた屋根(ベンチレーターは無塗装です。)
・青15号に塗り替えたボディー
・便所窓と洗面所窓を上段中折れ式でイメージして塗装した窓ガラスパーツ
・台車をTR23のコロ軸受けタイプに変更した床下
です。
ボディーは妻面の梯子を外して標記類を薄め液で消し、元の茶色の塗装の上から塗装しました。梯子(材質不明)は軟質プラだとやっかいなので、ミッチャクロンで下処理をしてから塗装しました。
今回は訳あってボディーの色を塗り替えていますが、仮にTOMIX製のオハ35系を塗り替える場合は窓ガラスに窓枠が印刷されているのでボディーと窓ガラスパーツの両方に塗装をする必要があり、今回のKATO製のようにお手軽にはできません。
塗料はF MODELSのFARBE010 青15号を使いましたが、KATO製の青色の旧型客車と並べるともう少し鮮やかに青みが出るように調色をした方が良かったかもしれません。艶はエアブラシで吹いたままの状態で問題はなかったです。

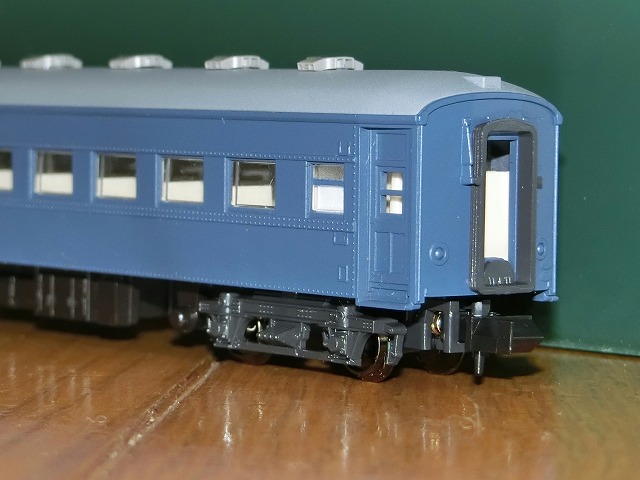

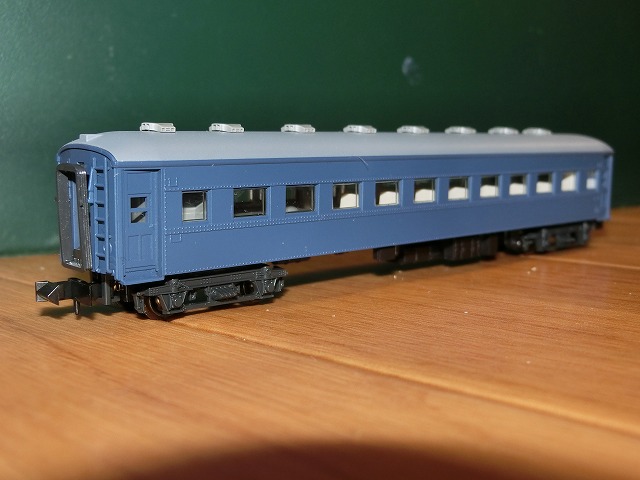

各パーツを組み上げた写真です。1枚目の写真の手前が洗面所窓ですが、上段は透明ガラス、下段を白色ガラスにしています。写っていませんが裏側の便所窓は上下段とも白色にしています。台車もコロ軸受けになっています。(交換前の台車は軸受箱が□形になっています。)あとはインレタを貼れば出来上がりです。
以上、天リウのオハフ33-7を作ったつもりです。このほかにも特定の車番をイメージしてあと何両か手を加える予定の車両がありますが、それはまた別の機会に・・・。
<(_)>

GREENMAX キハ54形500番代 入線

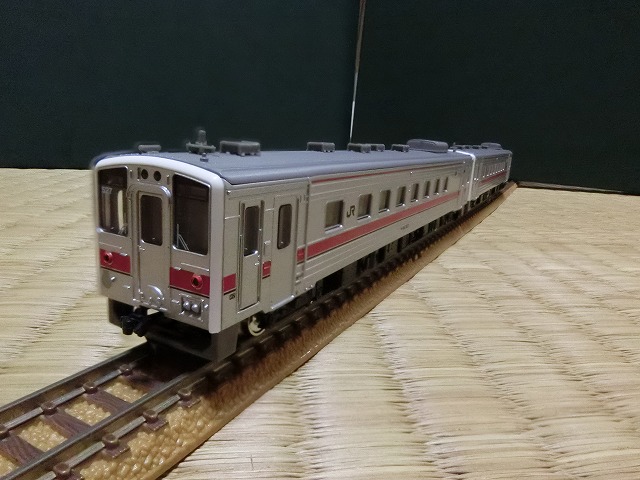

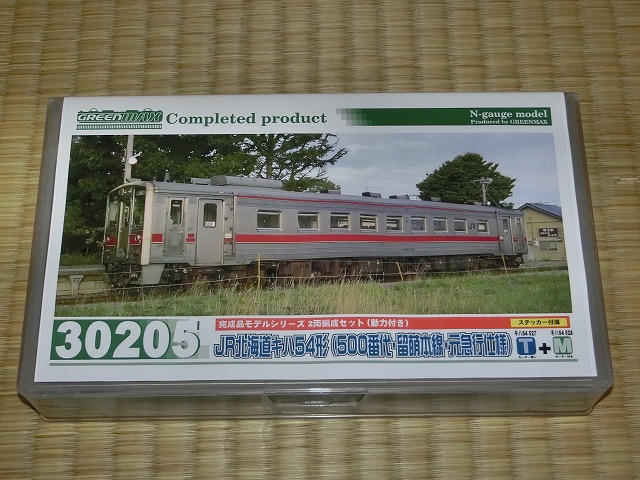

マイクローエースのキハ53-504に引き続き、グリーンマックスの30205 JR北海道キハ54形(500番代・留萌本線・元急行仕様)が入線しました。どちらも発売日が変更されて、北海道形同士で偶然にも近い日になりました。

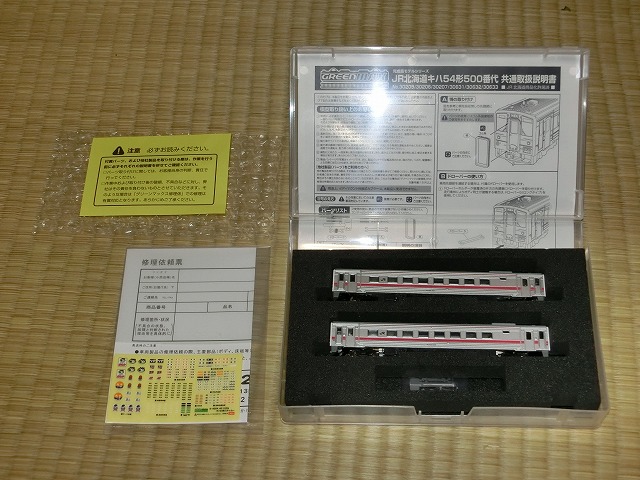

付属品は幌×2,ドローバー2×1,ドローバー5(ロングタイプ)×1,ステッカー×2,修理依頼票×1です。幌は接着剤で取り付けとなっています。ドローバー2とかドローバー5は説明書の記載通りの表現で、長さを数字化しているようです。

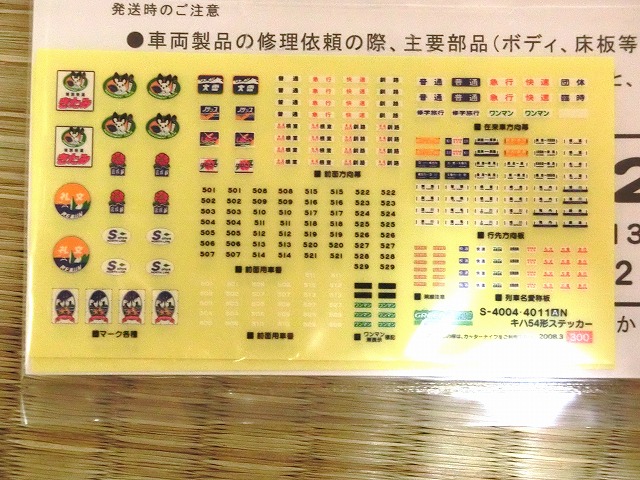

ステッカーは色々収録されおり、マイクロエースのステッカーよりも微細に印刷されています。
収録内容は、
マーク各種
 特別快速きたみ,礼文,大雪,ノサップ,しれとこ,はなさき ×各2
 PEPPERMINT TRAIN,花咲線,Sohya NORTH LINE,SPECIALTY-LINE ×各4
前面方向幕
 普通、急行,快速,釧路 ×各4
 快速ノサップ 根室,快速はなさき 根室,快速ノサップ 釧路,快速はなさき 釧路 ×各4
前面用車番
 501~529 (黒字)×各2
 501~513,527~529 (白字)×各2
ワンマン 無表示 標記
 無表示(黒地) ×4,ワンマン(白字緑地) ×6
在来車方向幕
 普通(青字),普通(白字青地),急行(赤字),快速(赤字) ×各2
 団体(青字),臨時(青字) ×各1
行先方向板
 深川 マイタウン列車 ユーカラ 旭川(オレンジ色地),旭川 特別快速きたみ 北見,釧路 ⇔ 厚岸,釧路 ⇔ 茶内(オレンジ色地),釧路 ⇔ 川湯温泉,深川 ⇔ 幌加内,名寄 ⇔ 朱鞠内,釧路 ⇔ 摩周,網走 ⇔ 緑,知床斜里 ⇔ 網走 ×逆向きとセットで1
 幌延,名寄,釧路,根室,留萌,網走,稚内,深川,増毛,上川,旭川 ×各2
 旭川、稚内,網走 [ローマ字表記共]×各2
架線注意
 架線注意 ×12
列車名愛称板
 快速(白字青地),快速(青字),ワンマン前乗前降,前乗前降,特別快速きたみ,礼文,大雪,急行 ×各4
となっています。

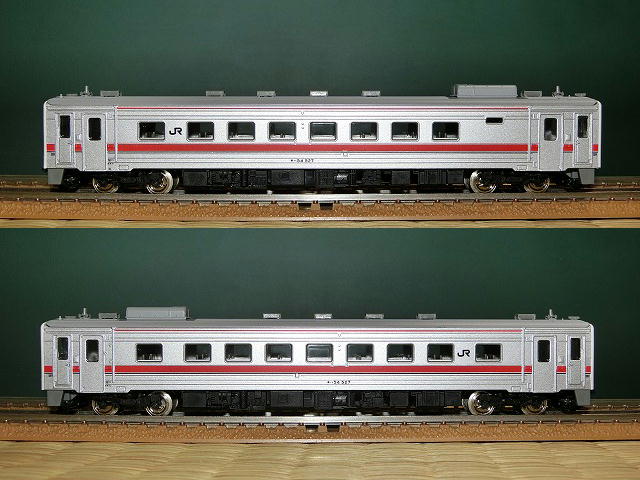

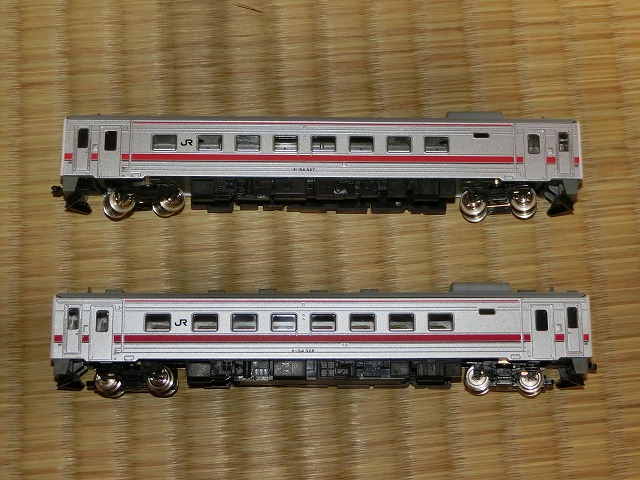

車番はキハ54-527と528です。M車はキハ54-528に設定されています。

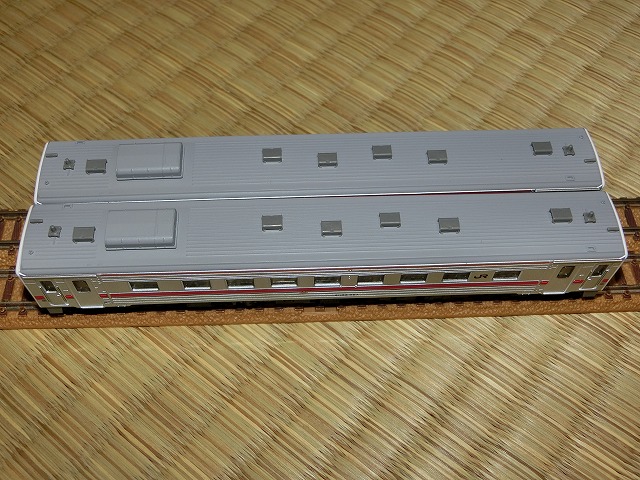

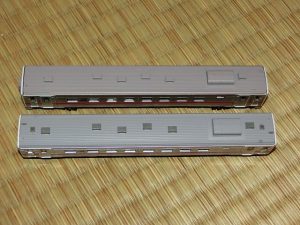

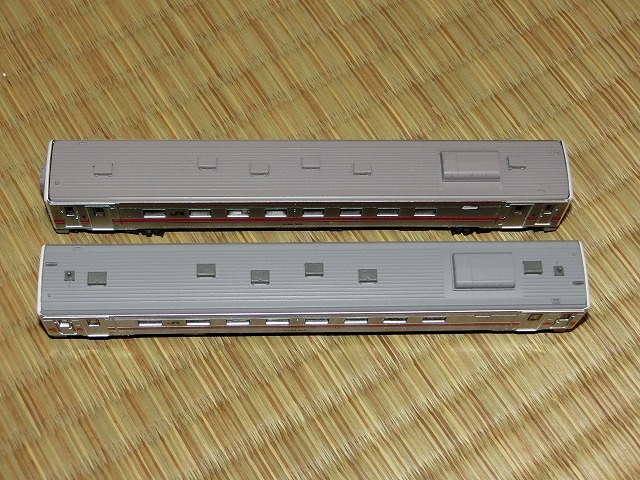

屋根上の部品は全て取り付け済みです。

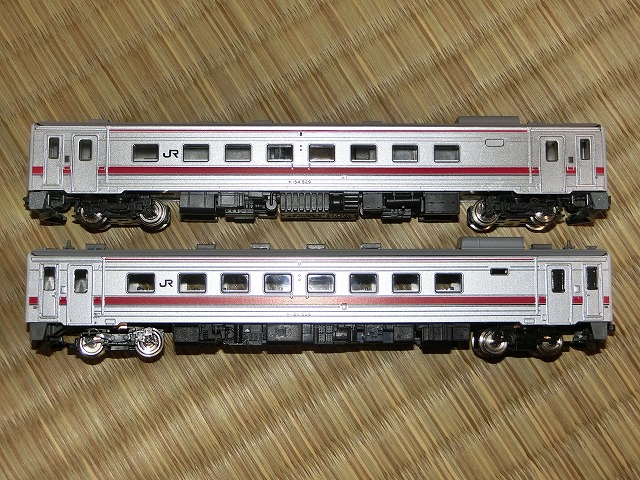

床下機器は板状のパーツで一体表現されており、若干ですが立体感が乏しいです。
床下と床下機器パーツの接着が弱いので、取り扱いには気をつける必要があります。

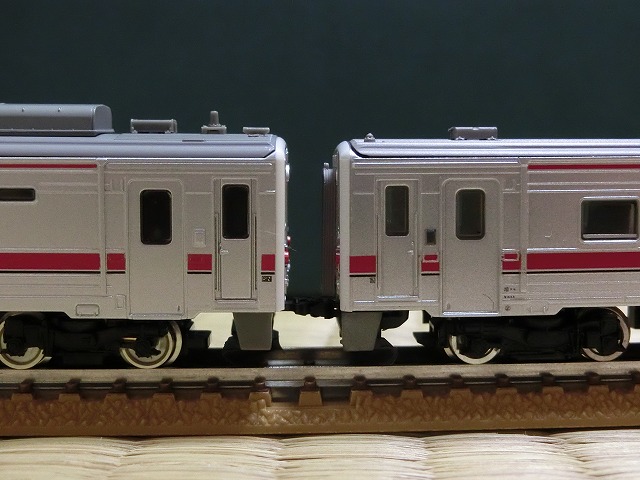

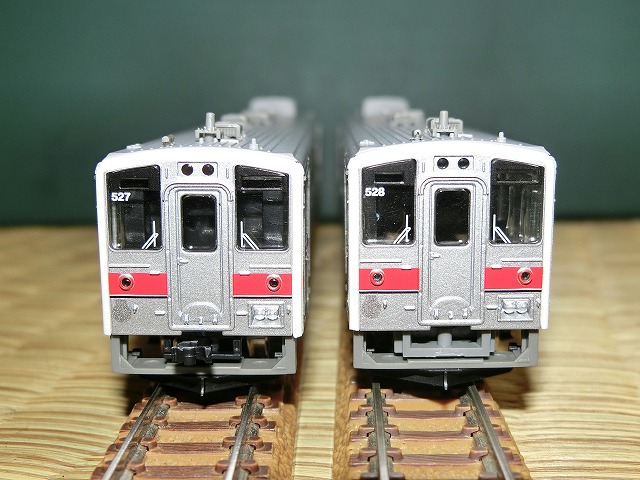

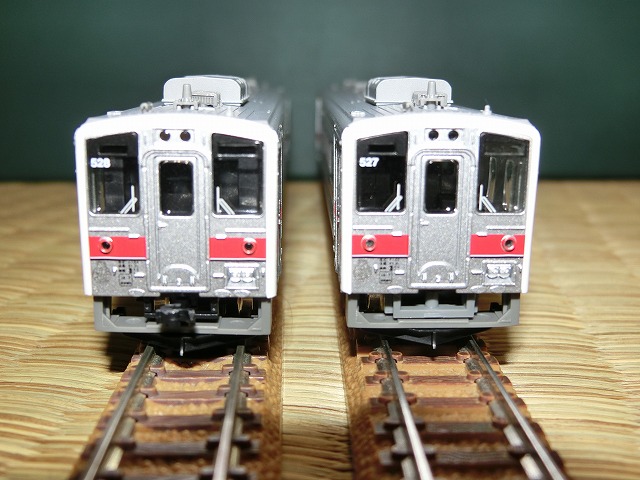

1位側と2位側の前面です。連結器まわりはスカスカです。


鉄道コレクションのキハ54です。こちらの方が連結器まわりが賑やかです。orz


鉄コレと比べてみます。各写真の上が鉄コレ、下がグリーンマックス製です。
各部への色入れや、JRマークの形、帯の太さや色が異なります。
(鉄コレには列車無線アンテナをまだ取り付けていません。)


左がグリーンマック製です。グリーンマックス製の方が大ぶりな感じです。

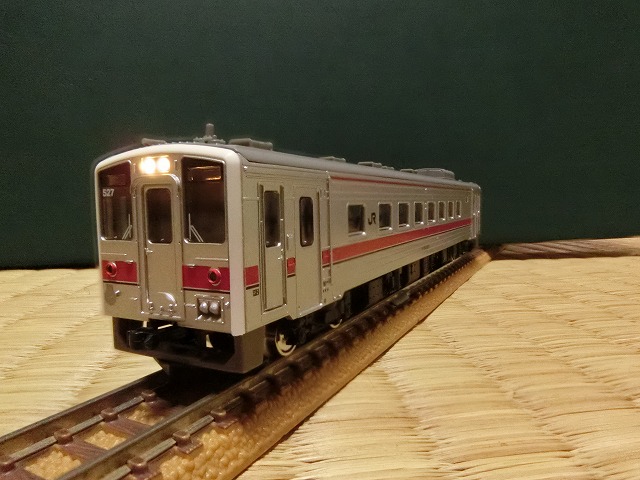

ヘッドライトは綺麗な電球色です。
動力の音はディーゼルカーらしく大きめですが、スムーズに走ります。


ドローバーを使用しなくて済むようにTN化を考えたのですが、スカートとカプラーベースが接着されていて断念しました。ダミーカプラーが装備されている側も同様で、連結可能なカプラーへの変更ができず、このセットの2両編成から編成両数を増やすことも難しいです。また、ライト類は各車両の片エンドしか点灯しないので、単行運転にも向きません。カプラーまわりの表現もかなり稚拙で、もう少し頑張って欲しかったです。
それでは。<(_)>

参考記事:GREENMAX キハ54形500番代 TNカプラー化

MicroAce キハ53-504 入線

マイクローエースの「A6187 キハ53-504・急行色・縦雨樋なし」が入線しました。


付属品はシールが1枚と、ボディマウント伸縮アーノルドカプラーが1個です。
シールの収録内容は、種別表示が、
普通(紺地白文字),普通(黒文字),快速(赤文字),急行(赤文字),臨時(黒文字) 各3個
側面サボが、
深川-朱鞠内(白地黒文字),名寄-朱鞠内(白地黒文字),深川-朱鞠内-名寄(紺地白文字) 左右各3個
です。


2エンジン車だからか床下のエンジンまわりは両側とも同じですね。


それぞれ、左がキハ53-504、右がキハ53-507です。キハ53-507は同じくマイクロエースから以前に発売された製品です。
キハ53-504のヘッドライトリムには銀色が入っています。
カプラーは両端ともダミーで、スノープロウは複線用です。


同じくそれぞれ、手前がキハ53-504、奥がキハ53-507です。
縦樋の有無が分かるでしょうか。2枚目の写真の臭気窓の位置も違います。
キハ53-500番台には微妙に形態差があるので面白いです。
(違いが細かすぎて模型で再現し切れていない部分もあるようですが。)


奥と左がキハ53-504です。
ベンチレーターの塗り分け、屋根のねずみ色の部分の大きさと縁取りの朱色線も目立ちます。


前面表示器は明るすぎる白色です。ヘッドライトは電球色ではなく黄色に近いです。
走行は鈍重な感じがしますが、きちんとスローが効きます。


TOMIX車両との色の違いを比べてみました。左が今回のキハ53-504で、右がTOMIX車両です。
TOMIX車両の方がクリーム色も朱色も暗い感じがします。マイクロエース車は保存車両としてきれいに塗装された色で、一方、TOMIX車は働き続けて煤けた現役車両の色でしょうか。


現役時代は急行運用すら1両でこなした孤高の車両ですが、ときどきお世話になった深名線深川駅の朝一番の3両編成も記憶に残っています。
それでは。<(_)>
