KATO キハ85系 室内灯・灯火類整備

前回に続いてKATO キハ85系(旧製品)の室内灯の交換を行います。また、前照灯・尾灯のLED化を行います。


旧製品の室内灯については電球式のものが標準装備となっており、これのLED化改造を行っても良かったのですが、KATOから再生産品専用に発売されたLED室内灯ユニットが旧製品にも使えるということだったので、素直にこれを使うことにしました。


この室内灯ユニットは旧製品にも無加工で取り付けることができます。なお、動力車への取り付けには多少の分解作業が伴いますが、付随車への取り付け作業はとても簡単です。(ちなみに照明板(プリズム)と集電シューは元々取り付けられていたものを流用できます。)

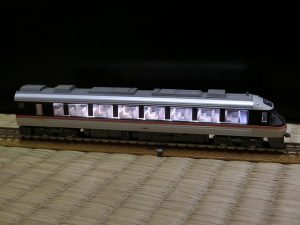

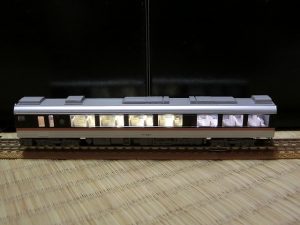

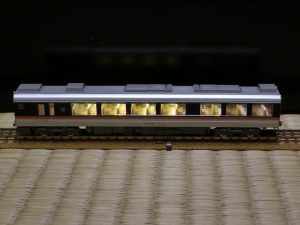

写真は取り付け前と取り付け後の普通車の様子です。前回と同様に普通車には付属のカラーフィルターを取り付けています。

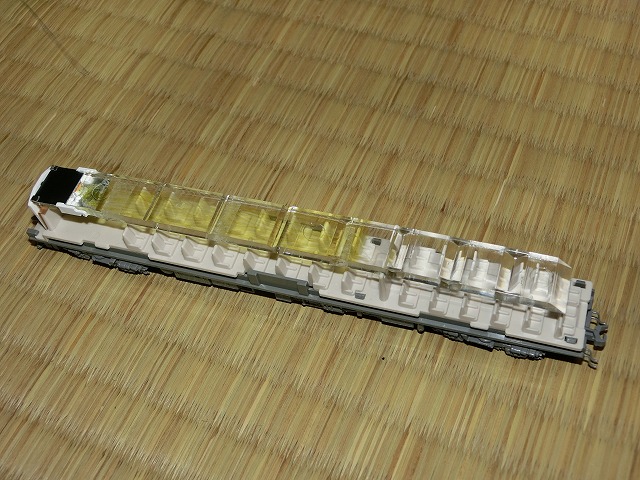

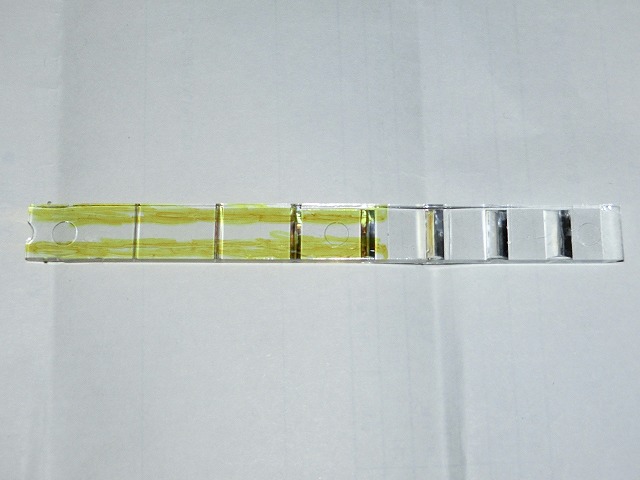

キロハ84については照明板(プリズム)に半分だけマッキーのライトブラウンを直接塗って試してみましたが、普通席側(右側)にまで黄色光が掛かってしまい失敗でした。また、色が濃くなり電球色とは言えない室内の色になってしまった点も頂けません。

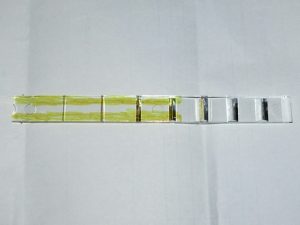

そこで、前回のキロ85と同じようにプラ板をライトブラウンで着色し、グリーン席部分の照明板(プリズム)の下面に両面テープで貼り付けてみたところ、グリーン席と普通席の照明の色の違いとグリーン席部分の電球色の色味が良好に表現できました。(先に照明板(プリズム)に塗ったマッキーはアルコールで落としました。)

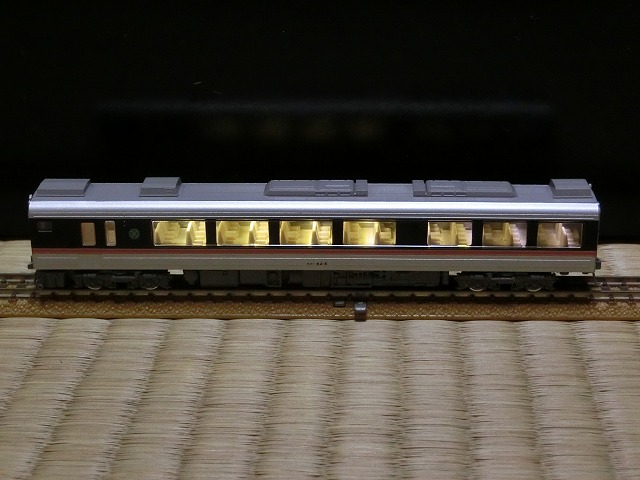

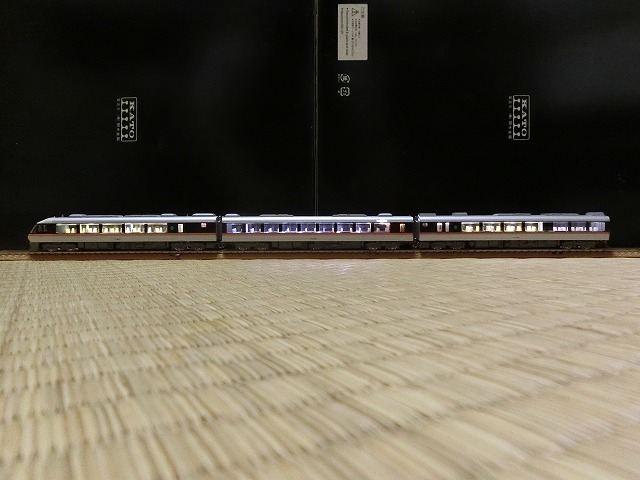

前回のキロ85,キハ84と、今回のキロハ84です。まぁ、良い感じではないでしょうか。


次に、前照灯と尾灯をLED化します。

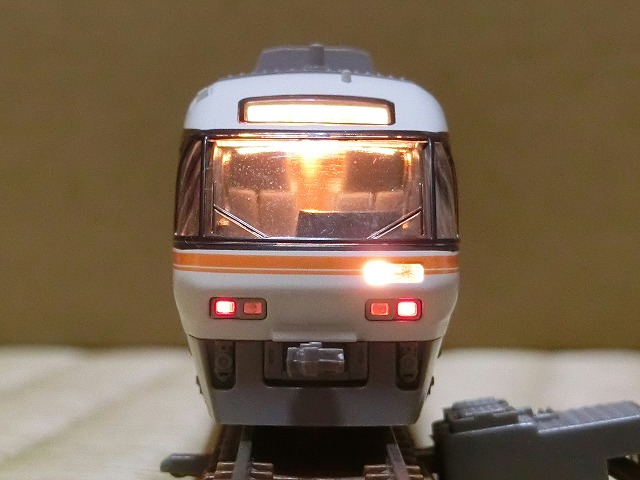

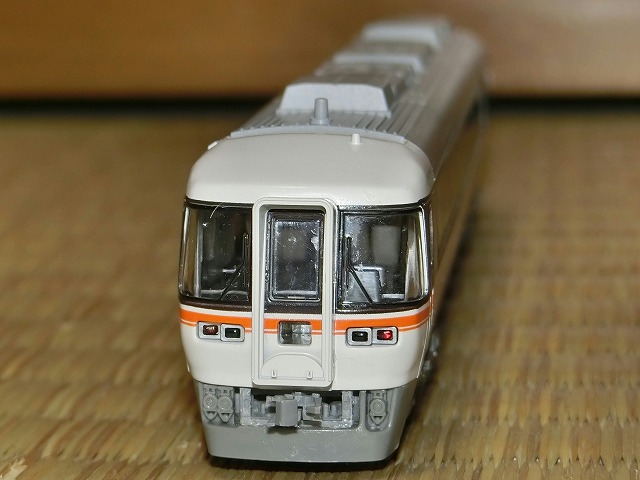

写真はLED化前の点灯状態です。光源が電球ですのでトレインマークがオレンジ色になってしまっています。また、前照灯と尾灯間の遮光が不完全であることが分かります。


とにかくライト基板にアクセスしないとけませんので分解します。

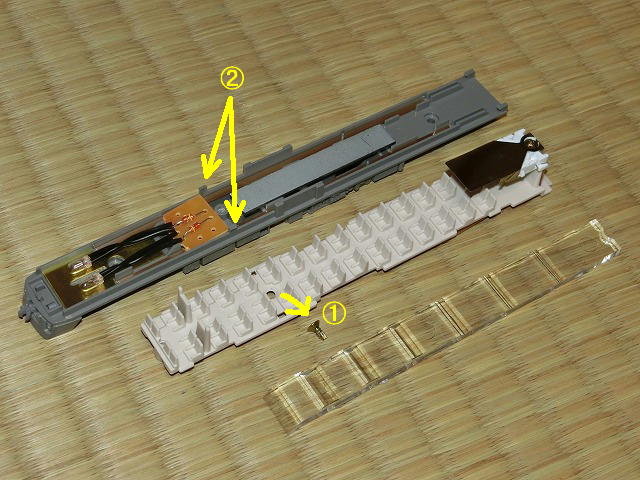

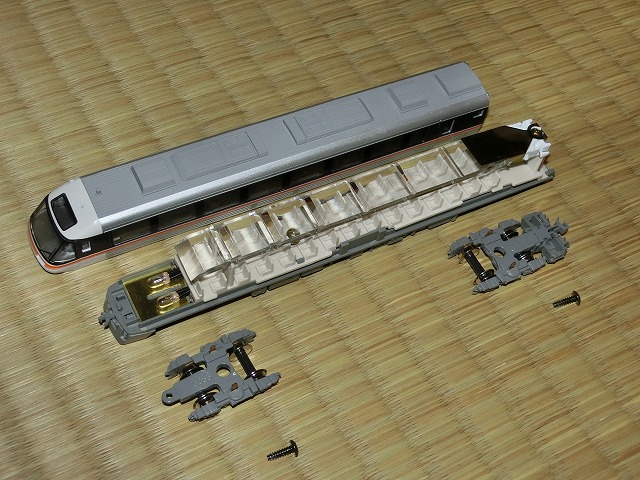

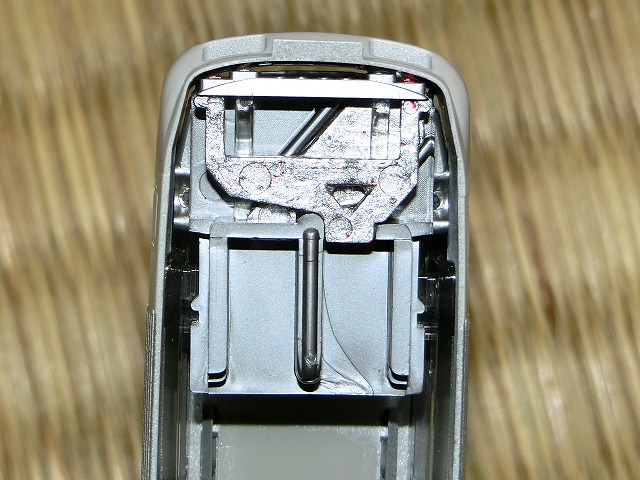

ボディーを外して台車のビスを外します。次に室内灯の照明板(プリズム)を外し、2枚目の写真の(1)のビスを外します。最後に灰色の床板とクリーム色の座席板を止める(2)のツメを外すのですが、灰色の床板のツメの根元の両外側を指先(爪先)で押さえながらクリーム色の座席板を分離すると簡単に外れます。座席板を外すとライト基板が剥き出しになります。(写真はキハ85-0ですが、キハ85-100も同じです。以降、特に記載がなければ方法は同じです。)

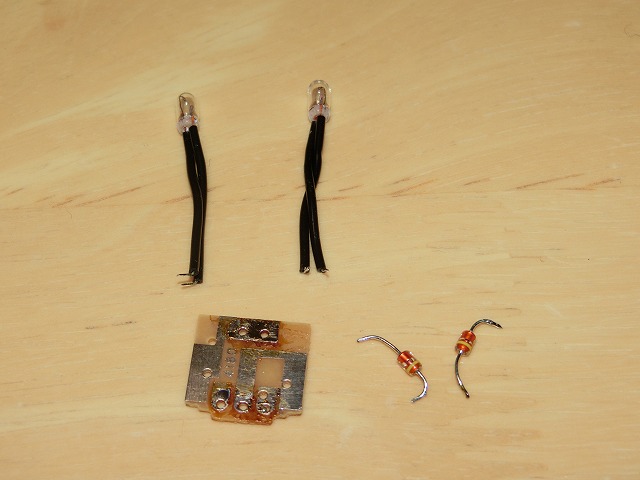

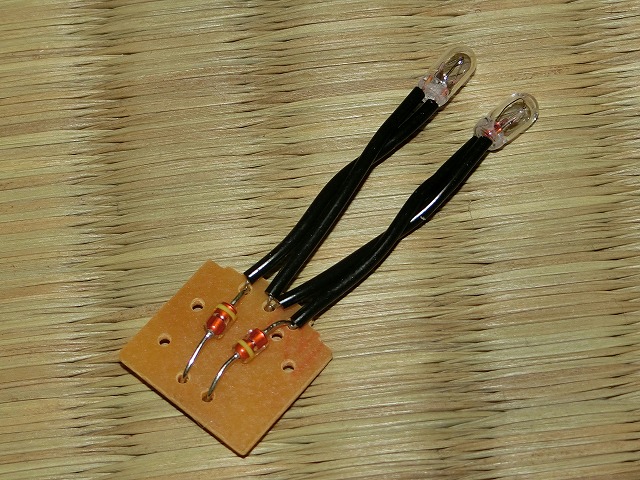

ライト基板は半田ゴテで部品を外して、パターン上の半田も吸い取り線で綺麗に除去しておきます。

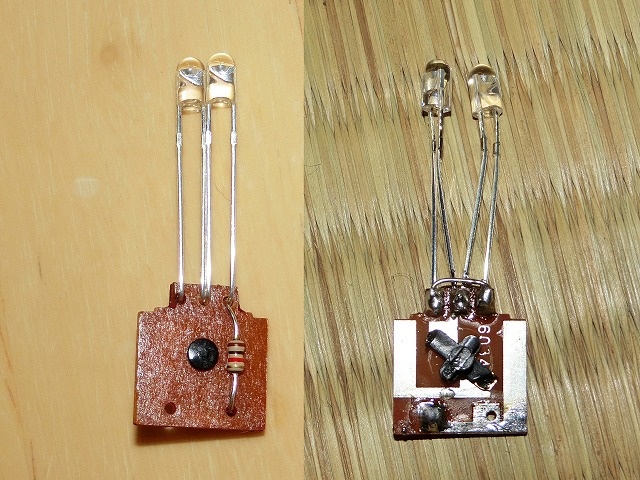

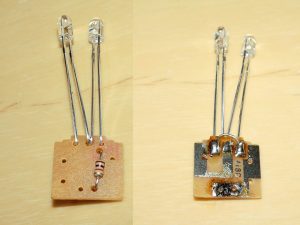

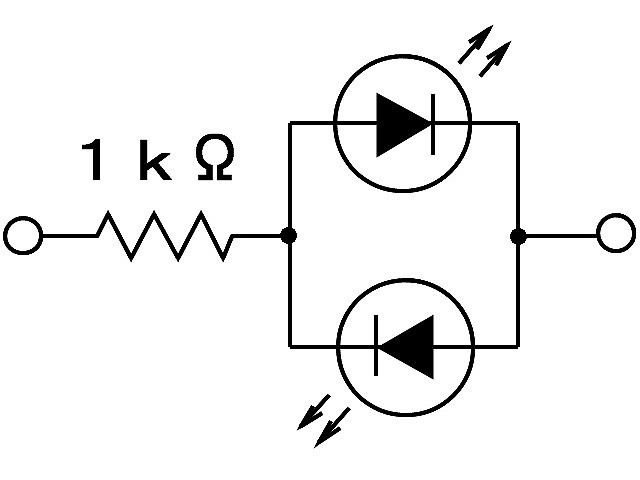

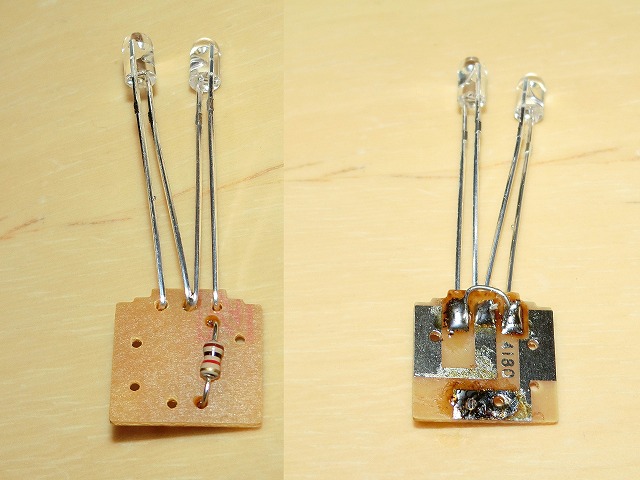

LEDと抵抗(とジャンパ線)をハンダ付けします。1穴に2本のリード線が入るところは少し穴を広げておきます。回路図は上の通りです。
なお、前照灯用、尾灯用とも白色LEDを使います。


ここまでは、キハ85-0の場合でしたが、消灯スイッチが組み込まれているキハ85-100番台のライト基板についても、ほぼ同じ加工になります。
(キハ85-100のライト基板は基本編成側のみに組み込まれています。)

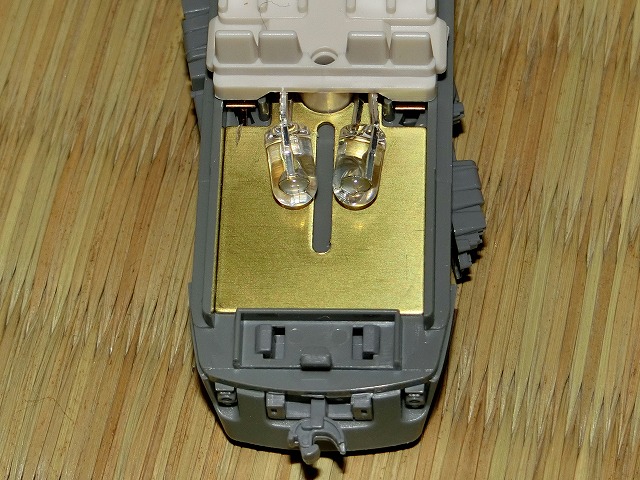

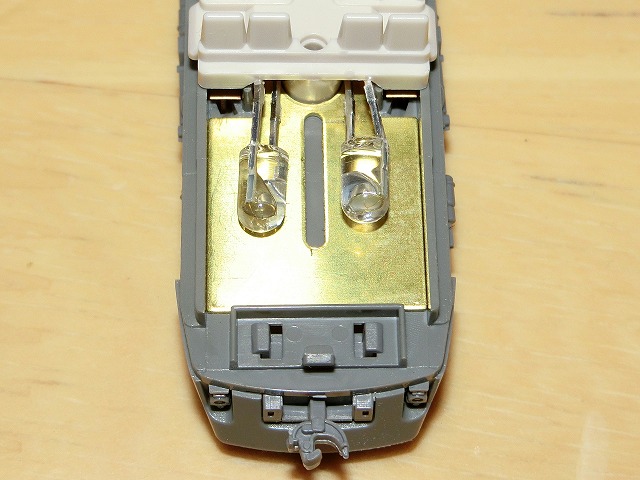

ライト基板を床下に収めます。そのままではLEDのリード線が座席板に当たって収まりませんので、各LEDの中央側のリード線が下になるように捻っておきます。

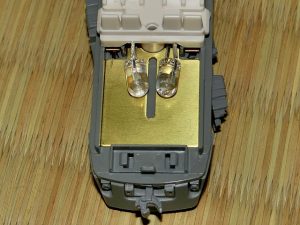

このままではライトプリズムの左右非対称性とLEDの光の指向性のために各灯火の左右の光量に差が出てしまうので、LEDの光軸合わせを行います。各LEDを中央に向けるようにすればよいのですが、キハ85-0の尾灯については、尾灯用のLEDを下に向けるように意識しないと光量が落ちます。(写真の右側のLEDです。)

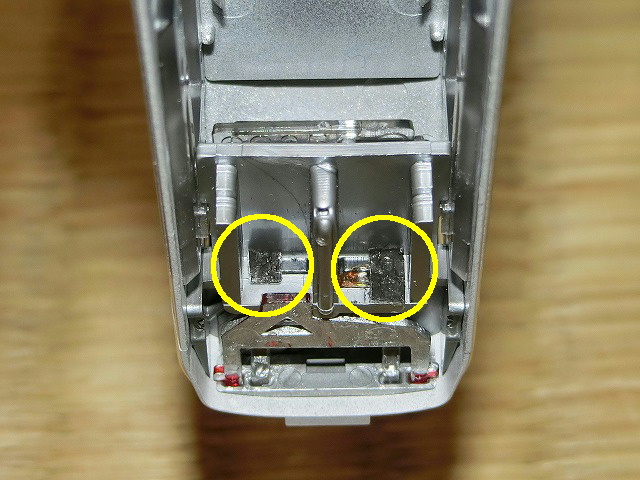

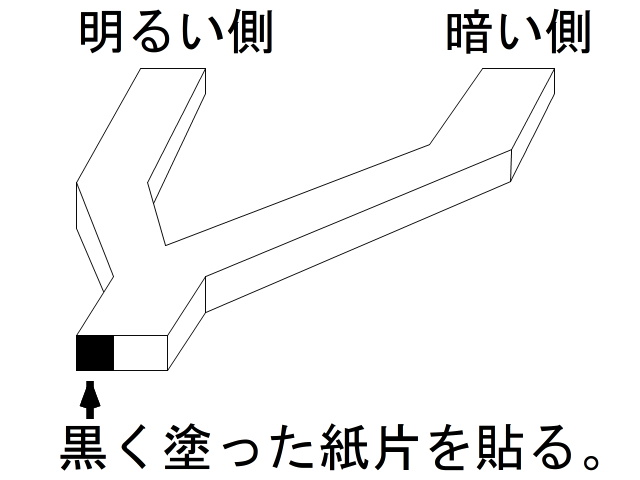

それでも左右の光量差の改善ができなかったので、ライトユニット内のプリズムの半分に、黒く塗った紙片を両面テープで貼り付けます。(黄色丸印内) 当然、灯火の明るい側の光を遮るように貼り付けます。(作業順序は後に書く前照灯と尾灯の遮光作業の後になります。)


LEDへの交換が済んだら遮光作業を行います。

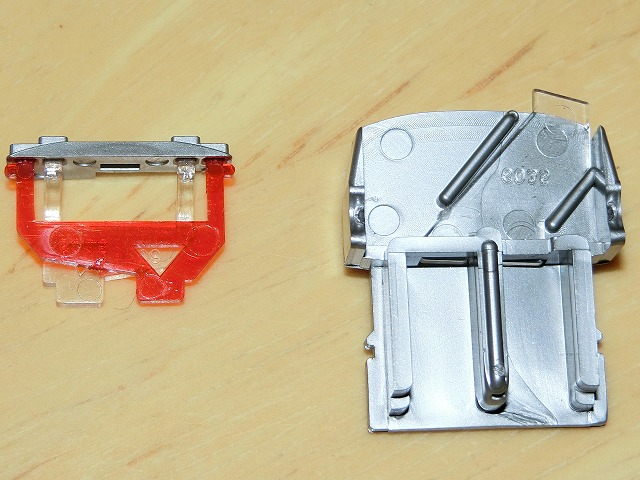

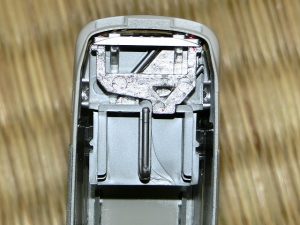

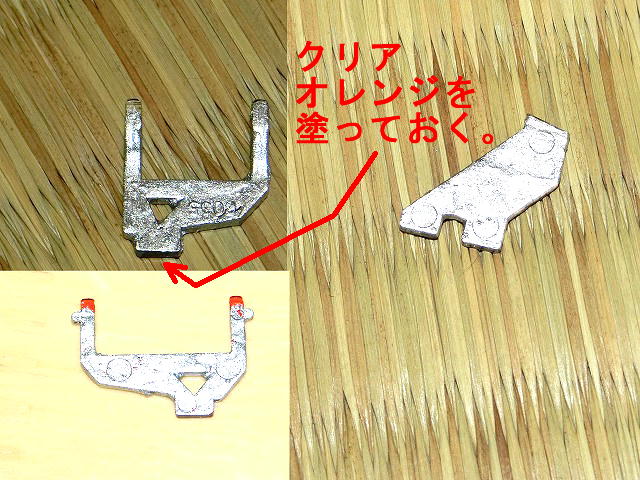

ライトユニットから、前照灯,尾灯,トレインマークのプリズムを外して銀色に塗ってしまいます。前照灯のプリズムのLED側にはクリアオレンジを塗って電球色を表現します。(塗り厚さで色温度を調節できます。)
2021/05/12追記
プリズムに塗装するとプリズムが脆くなって破損しやすくなりますので、塗装しない方法を考えた方が良いかもしれません。また、光量も落ちますが、元々LEDが明るすぎたので今回は問題になっていません。


プリズムの塗装ができたら、ボディーに収めます。
この後、先に書いた光量差を改善するための紙片を貼ります。


試験点灯の様子です。

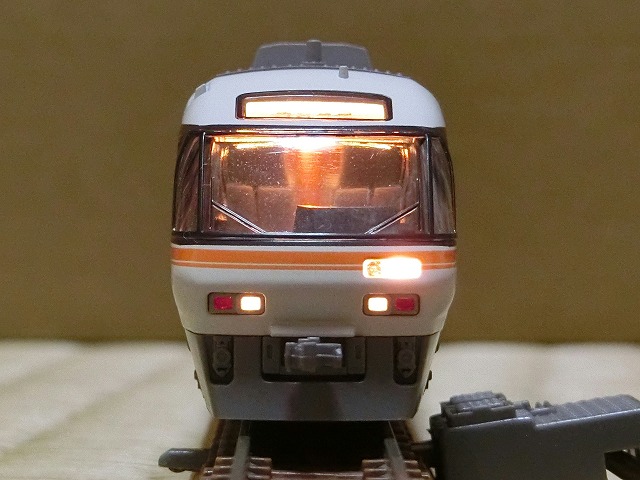

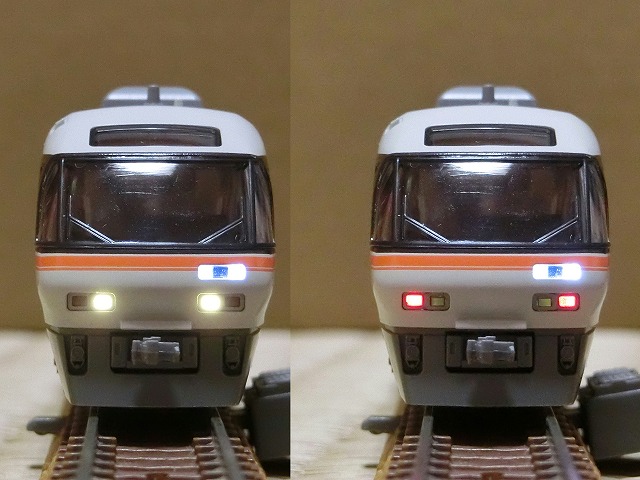

前照灯が電球色、尾灯が赤色、トレインマークが白色になりました。

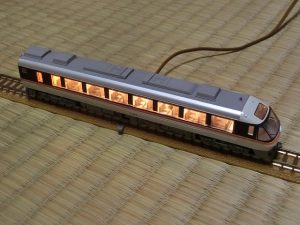

写真では分かりづらいですが、キロハ84のグリーン席の照明が良いアクセントになっています。
これでキハ85は一通りの整備が終わりました。行先シール類は気が向いたら貼っていきます。
それでは。<(_)>
