鉄道コレ 京都市営地下鉄10系 ライト類点灯化 4

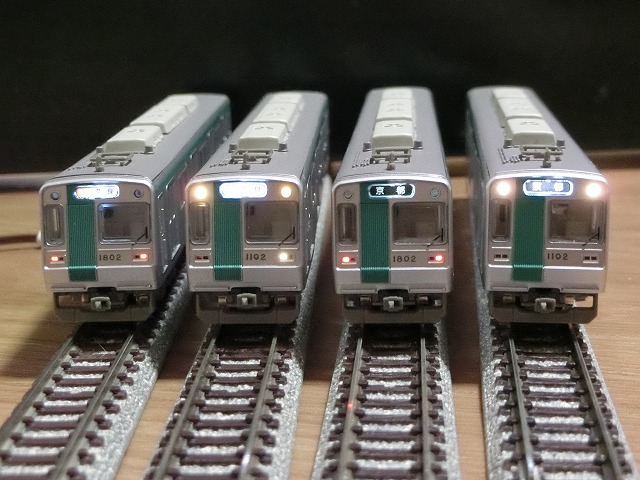

鉄道コレクションの 京都市営地下鉄10系ライト類点灯化のまとめです。


車番の同じ編成が2編成になりましたが、急行奈良行きと地下鉄京都行きです。
急行奈良行きの方は種別表示灯が点灯しているのがわかるでしょうか。
次の作業はNゲージ化です。まだまだ10系ネタが続きます。
では。<(_)>

2021年11月30日 | カテゴリー : 未分類 | 投稿者 : 管理人

鉄道コレ 京都市営地下鉄10系 ライト類点灯化 3

「鉄道コレクション 京都市営地下鉄10系」のライト類の点灯化の3話目です。
のんびりと進めています。

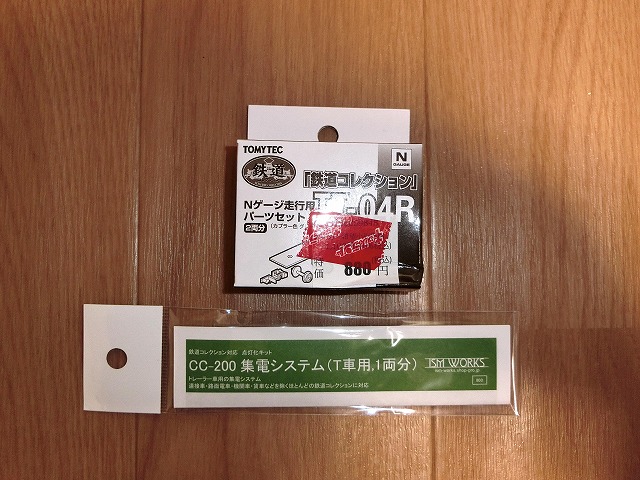

残る足回りにはTT-04Rと集電システムのキットを使います。

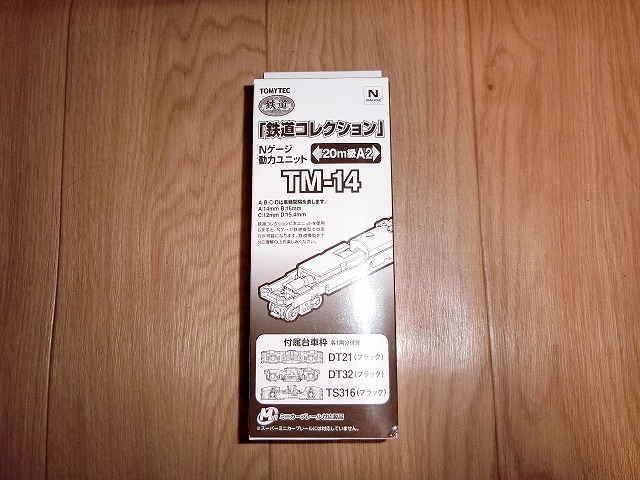

ちなみに、今回のライト類の点灯化には直接のところ関係はないですが、Nゲージ車両として走行させるのには中間車に動力ユニットTM-14を組み込みます。

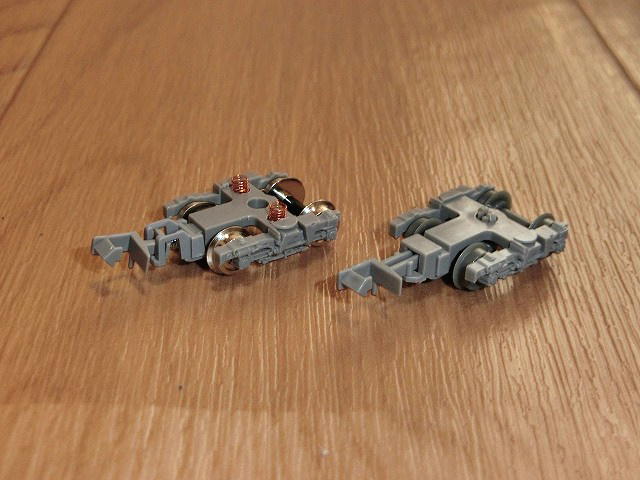

台車の加工も集電システムの説明書通りです。
が、ピンバイスを使っていて手にまめができてしまいました。

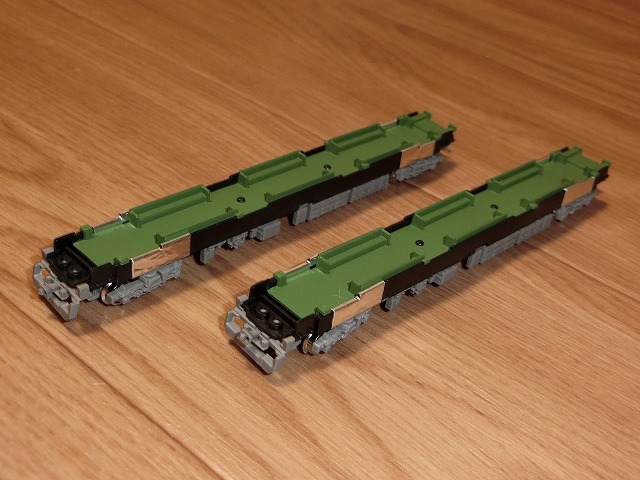

下回りができました。
車体ほどは難しくはありません。


上下を合体させると完成です。

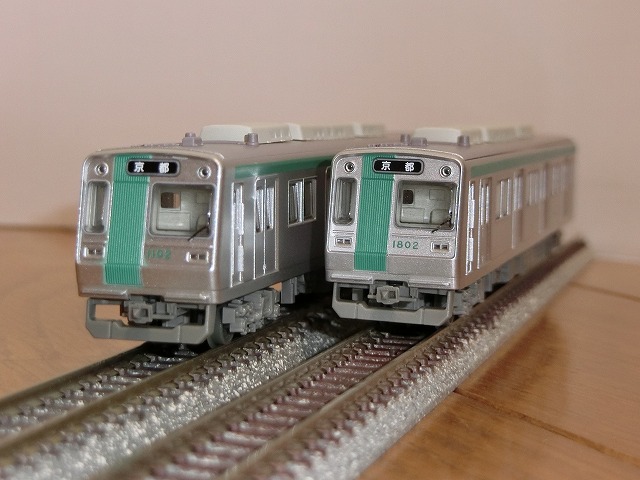

懐かしい「京都駅」行きができました。
実はもう1セット保有していて、そちらは通常販売品の「急行奈良」行きです。
幕を替えて販売されているだけなので車番が同じなのが玉に瑕ですが、鉄コレに贅沢な望みを言っても無駄ですね。(その割には販売価格が結構なお値段なのですが。)
それでは。<(_)>

鉄道コレ 京都市営地下鉄10系 ライト類点灯化 2

「鉄道コレクション 京都市営地下鉄10系」のライト類の点灯化の続きです。


基本的に説明書の通りに作業をします。

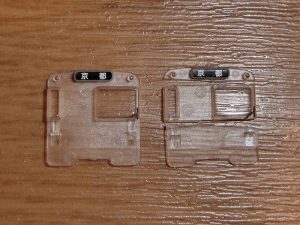

前面ガラスを外す際に乗務員室の側面ガラスの爪を抉りますが、側面ガラスの爪は折ってしまっても結局は切除するので気にしないで大丈夫です。折るにしても側面ガラス本体にひびが入らないように気をつけます。

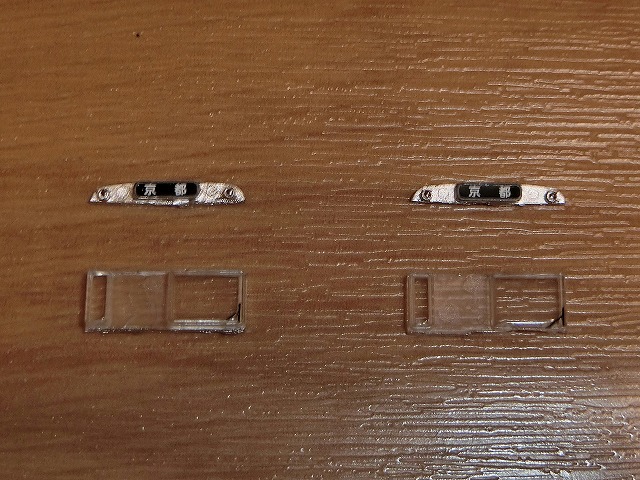

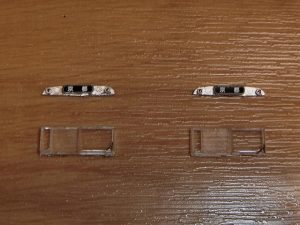

前面ガラスが外れたら上中下と3分割して遮光のための塗装をしますが、これが面倒です。

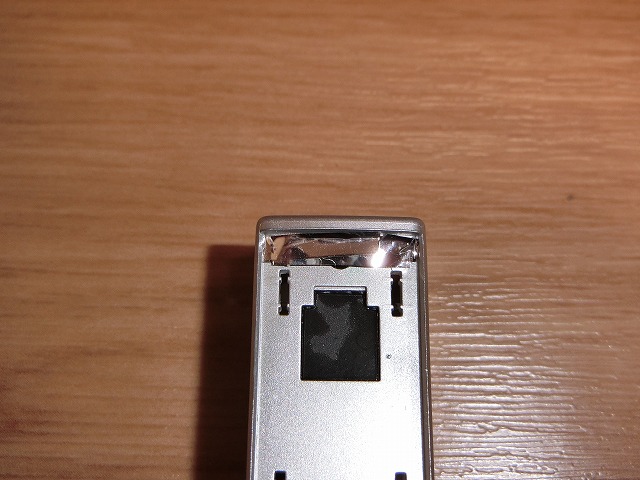

説明書と異なるのは、屋根部分に遮光テープを追加する点です。
さすがに屋根から光が漏れるは格好が悪いですので。

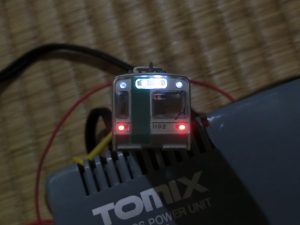

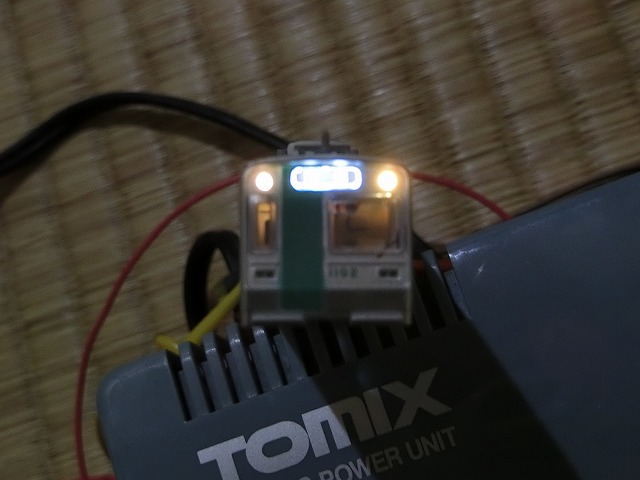

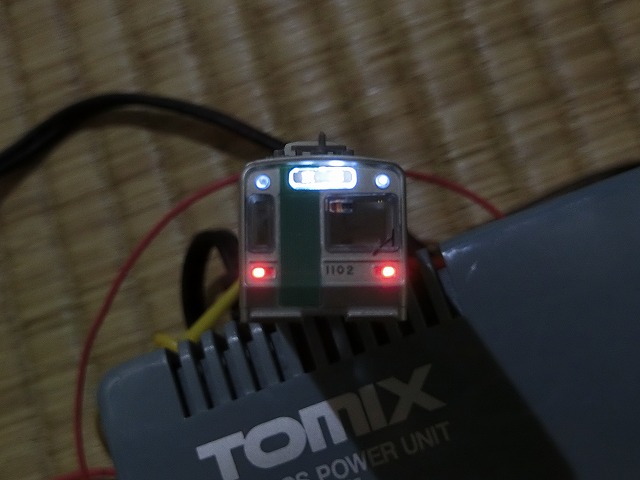

試験点灯の様子です。
2枚目の写真で、幕の明かりが前照灯に回り込んでいます。
実際は写真ほど酷くないのですが、幕と前照灯のパーツが一体モノなので、どうしてもこうなります。
これを避けるには、幕と前照灯のパーツを切り離して遮光し直すしかないようですが、面倒なので今回はこのままにしておきました。
今日はここまでです。次は下回りです。
では。<(_)>

鉄道コレ 京都市営地下鉄10系 ライト類点灯化 1

準備だけしてサボっていた「鉄道コレクション 京都市営地下鉄10系」のライト類の点灯化ですが、やっとですが取りかかりました。

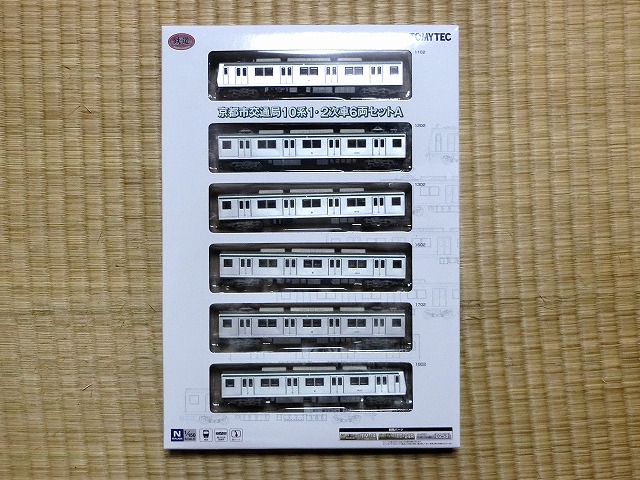

ノーマルバージョン(一般流通品)の10系です。
幕が「急行 奈良」です。

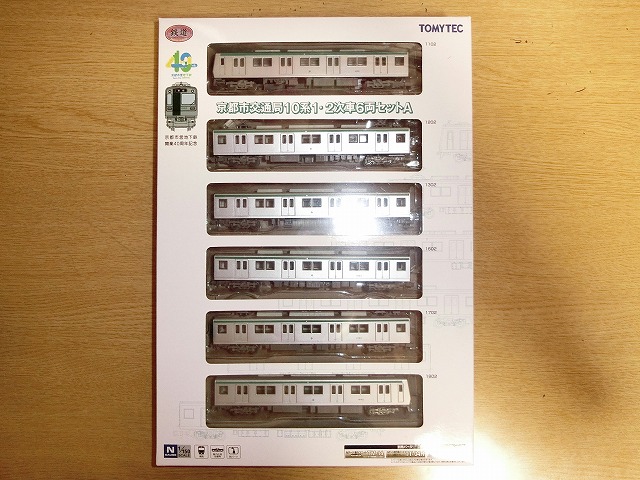

こちらは京都市交通局の地下鉄の日(5月29日)の通販限定バージョンです。
(数量限定商品でしたが余裕を持って注文できました。)

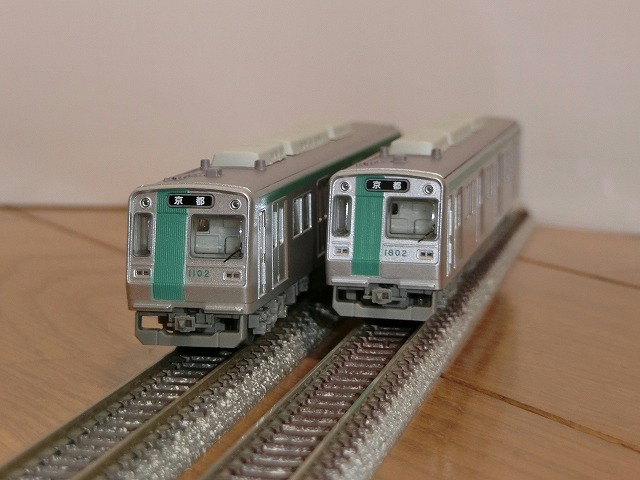

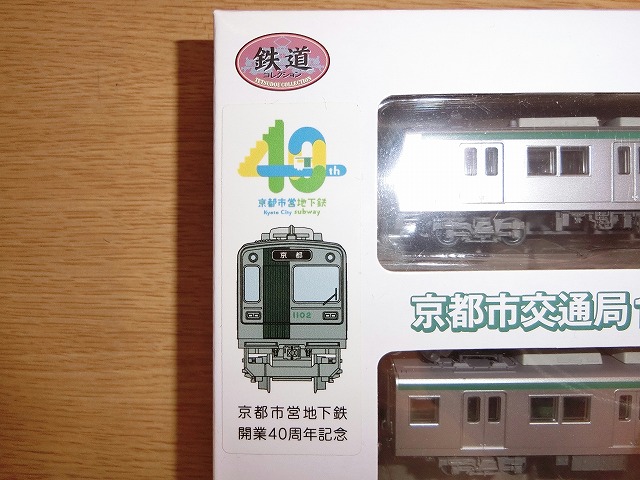

こちらの幕は「京都」です。
先のノーマルバージョンと車番は同じで幕だけが異なります。

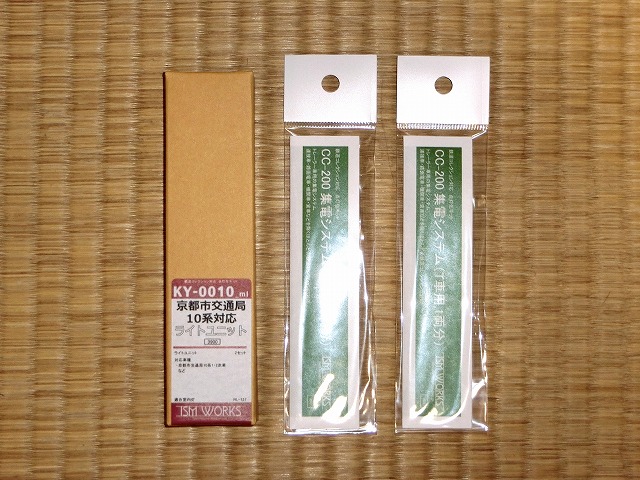

点灯化にはイズムワークスさんのキットを使います。
今回は室内灯を取り付けませんので、集電キットは2両分です。


気をつけなければいけないのは、イズムワークスさんのホームページでそのまま注文すると通過標識灯が点灯するライトユニットが送られてきます。
ですので、通販限定の「京都」幕の車両用が欲しい場合は注文画面の備考欄に「通過標識灯なし」と記入しなければいけません。

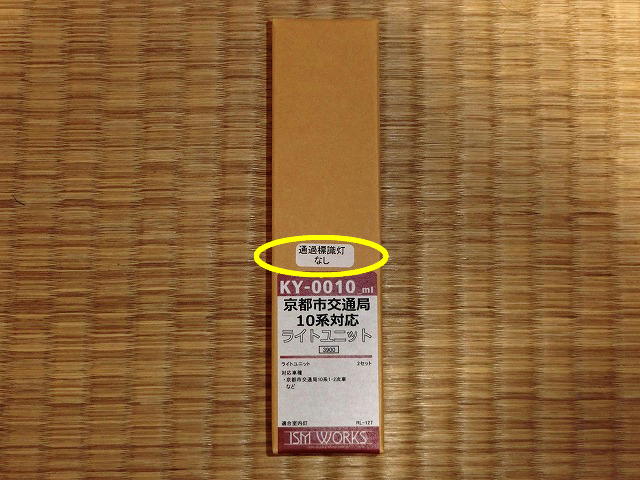

写真は「通過標識灯なし」の点灯化キットです。


今日はここまでです。
なんだかんだ言って作業すらしていませんね。いつ終わるんでしょう。(^^;
では。<(_)>

京都市営地下鉄10系 40年

先日は新鋭の20系の写真でしたが、今日は開業時から走る10系の写真です。
同じ10系でも写真の車両は1・2次車と呼ぶらしく、最古参のグループです。
3次車以降はちょっとお顔が違います。


先頭の1103は車齢40年・・・。感慨深いですね。幕がLEDでないのもGood!です。
開業当初の京都駅止まりの時はそうでもありませんでしたが、路線が竹田駅まで伸びて地上に上がってくると編成全体を見渡すことができ、その姿を見慣れてくると段々と愛着が湧いてきました。ザイアンスの単純接触効果でしょうか。
では。<(_)>
