TOMIX DD51 LED取替

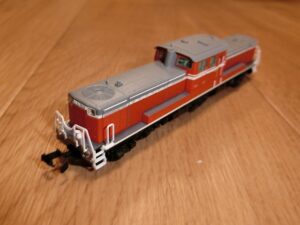

前回のDD51-798の前照灯を電球色LEDに打ち替えます。


もともとの照光色は暗いトミックスオレンジで、ちょっともの寂しい感じがします。


まずはライト基板を露出させていきます。

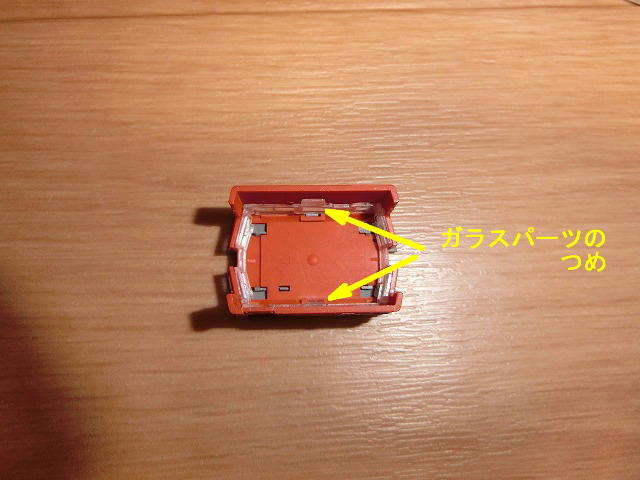

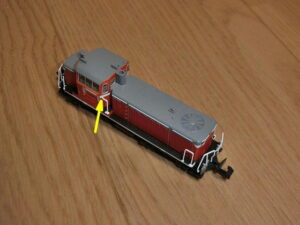

最初にキャブを外しますが、２枚目の写真のガラスパーツの窓下のツメで止まっているので、キャブを広げるような形で引き抜きます。

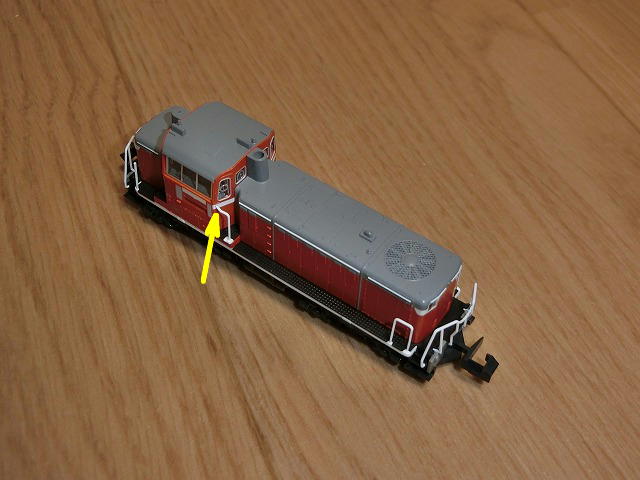

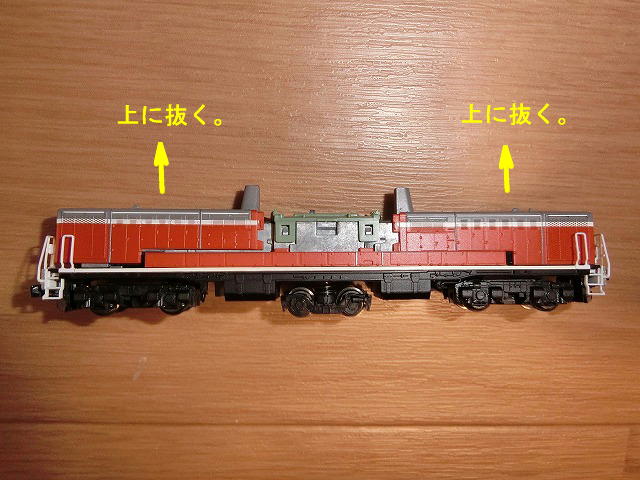

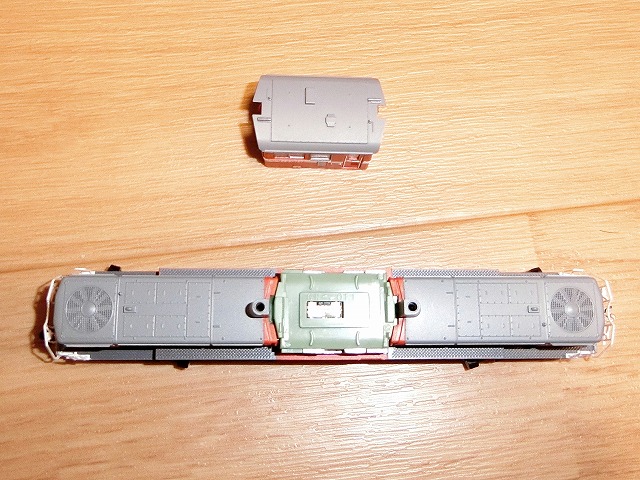

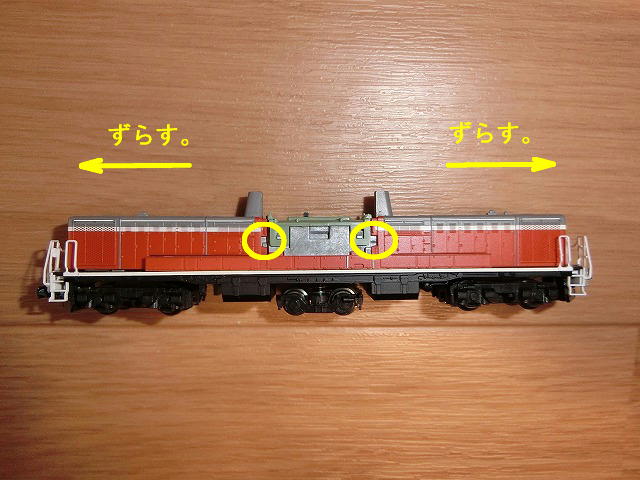

次にエンジンカバーを外しますが、１枚目の写真の○印のダボに引っ掛かっているので、カバーを横にずらした後に上に抜きます。

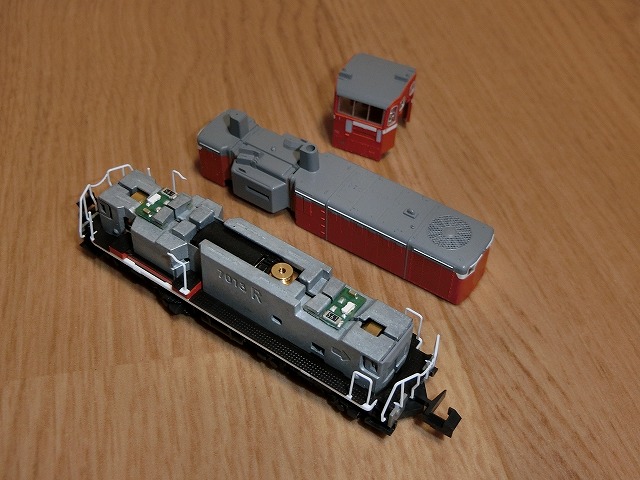

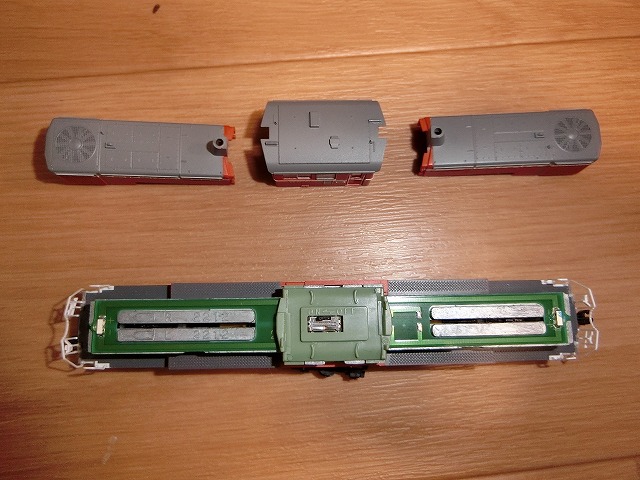

無事にライト基板が露出できました。

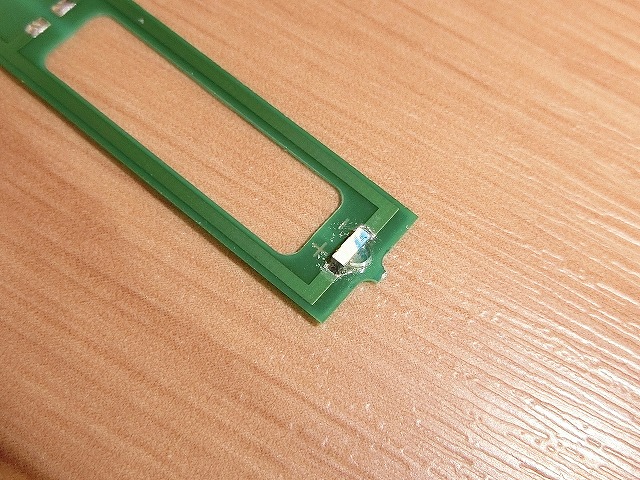

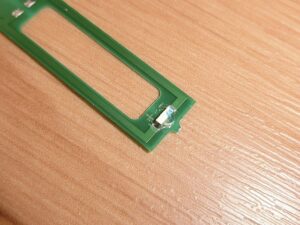

LED部分の拡大写真です。

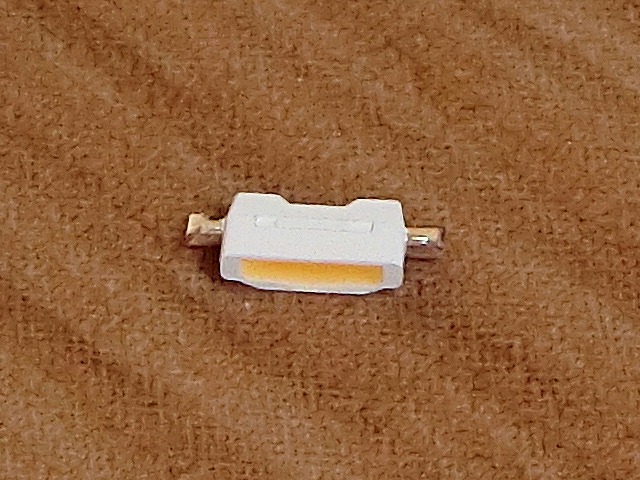

側面照光タイプのチップLEDです。

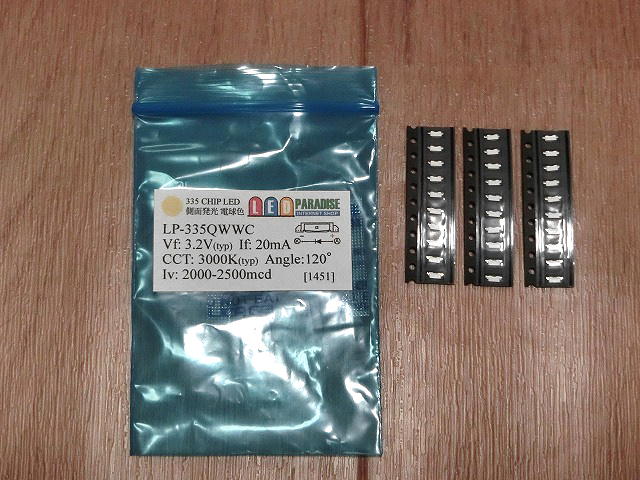

いつもの通りに普通のチップLEDを横倒しにしてもよかったのですが、今回はエルパラさんで側面照光タイプのチップLEDを購入して、使ってみることにしました。
２枚目がLEDを前から見た写真です。
本当は写真の左がアノード、右がカソードだったら良かったのですが、販売していたのは左右逆のチップだったので、上下逆さまにハンダ付けして使います。

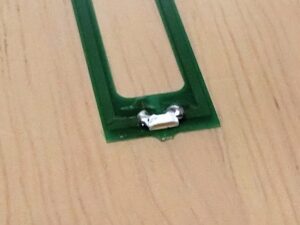

ハンダ付けするとこうなります。
チップを逆さまにすると電極が基板から僅かに離れますが、ハンダで容易にブリッジできます。
それよりもこのLEDのケーシングが熱に非常に弱く、手早くハンダ付けを終わらさないと、簡単にチップがばらばらに溶けてスプラッタなことになります。

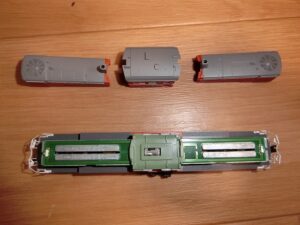

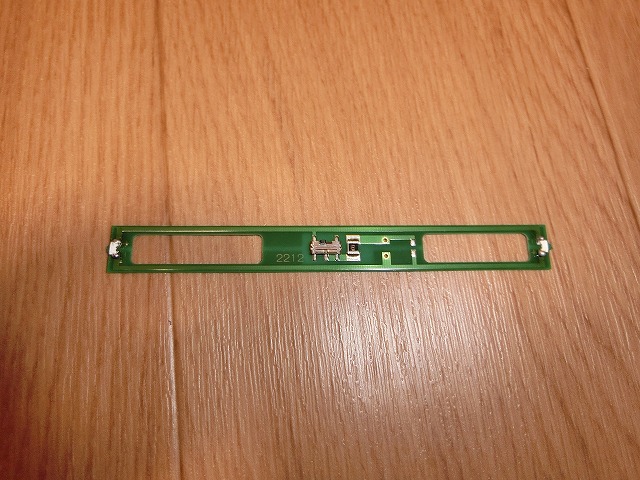

前後とも仕上がった基板です。


なお、１枚目の写真は遮光処理前のエンジンカバーですが、元々遮光処理はしてあるもののLEDが明るくなってボディーから光が透けてしまいます。

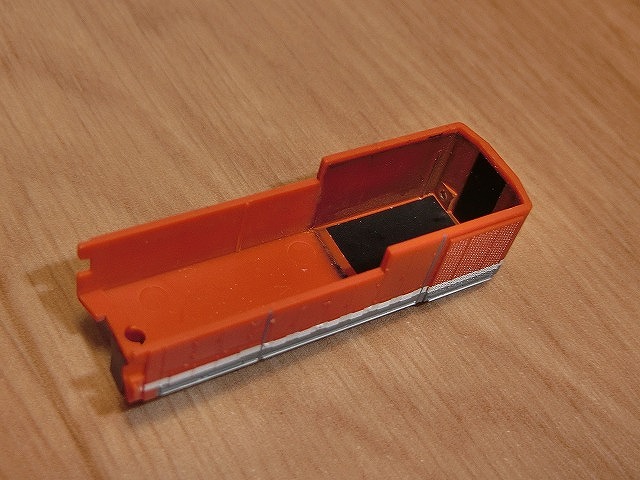

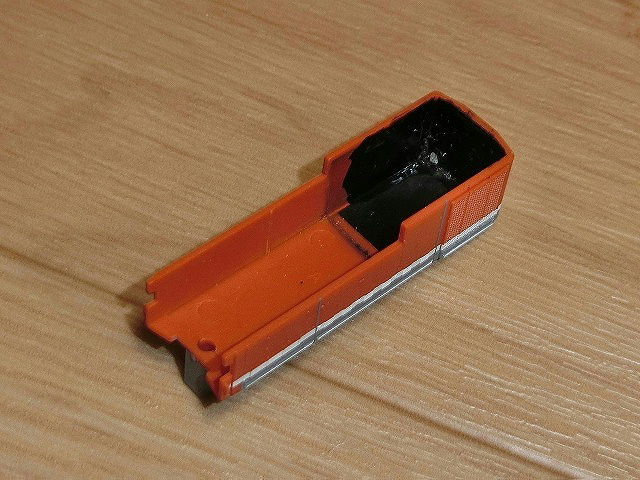

そこで、２枚目の写真のようにエンジンカバーの先の内側を黒く塗りましたが、塗装時に導光材を取り外そうとして、導光材のヘッドライト部分の出っ張りを折ってしまいました。
しかし、もともと導光材の嵌め合いがきつく、壊さず外すのは至難の業なので、破損が怖い場合は光漏れを我慢する必要があります。
今回は導光材が折れても余り光量に違いはなかったので、導光材をバキバキ折りながら外して、遮光塗装後にそのまま何食わぬ顔で元に戻してしまいました。(^^;

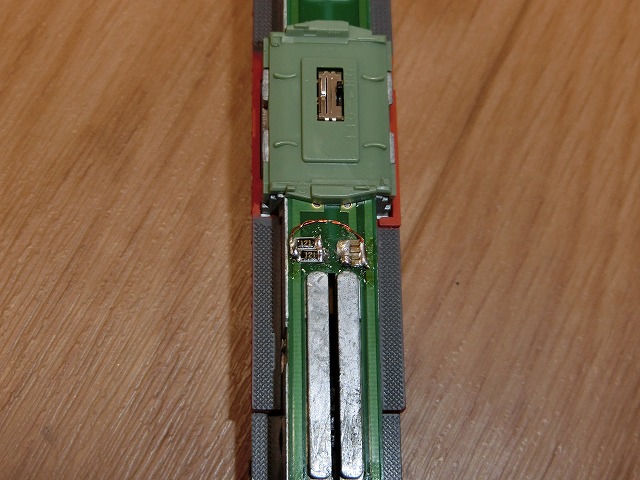

ついでにサージキラーを実装してみました。 回路定数はＲ＝120(Ω)/2＝60(Ω),Ｃ＝1(μＦ)×4=4(μＦ)で、進行方向とは逆の前照灯のちらつきはだいぶマシになりましたが、完全には抑制できませんでした。さらに研究が必要なようです。


ボディーを元に戻して点灯試験です。

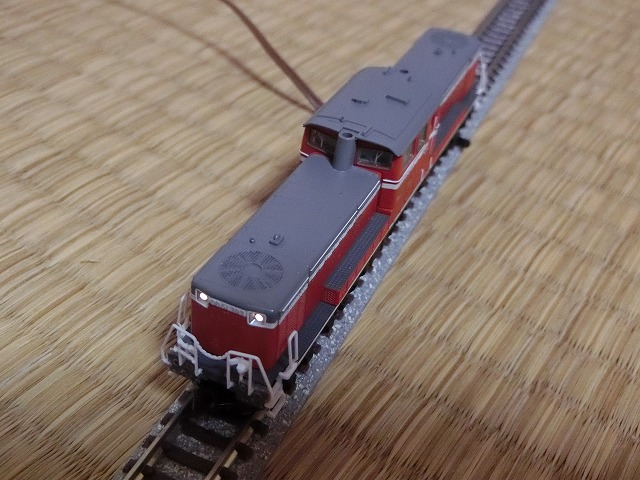

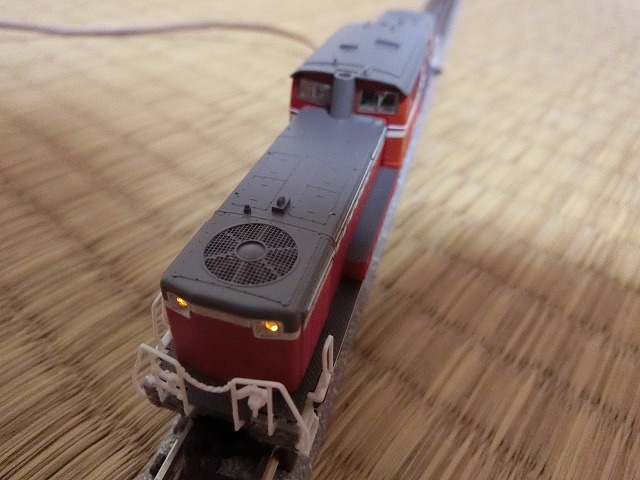

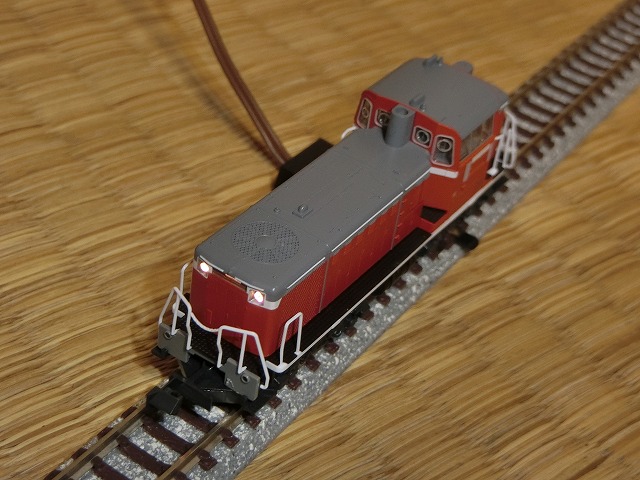

明るい電球色の前照灯になりました。
さりげなくナンバーがDD51-797になっているのは内緒です。
それでは。<(_)>

TOMIX DD51 手すり取替

90153 ベーシックセットEX DD51旧型客車・貨車セットに入っていたDD51-798の手すりを交換します。


部品を1000番台と共用しているのか、前面の手すりが湾曲したタイプになっています。


2245 DD51-500形 暖地型のばらしパーツの手すり部分を使います。

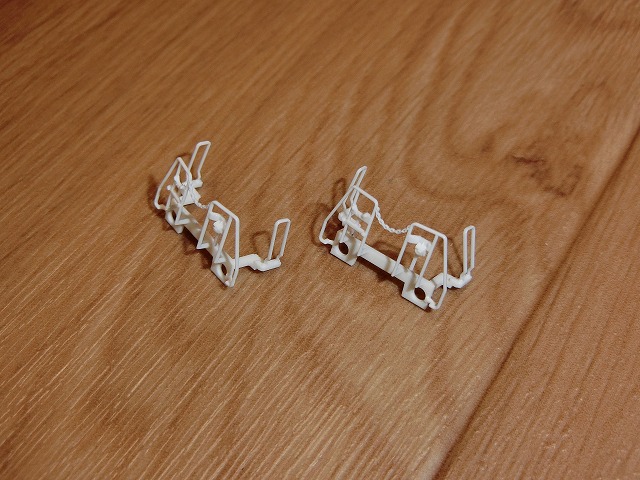

手すりパーツの比較です。
左が2245で、右が90153です。
形が全然違うので、ポン替えはできません。
手すりの部分だけをデザインナイフでそぎ落として取り替えます。

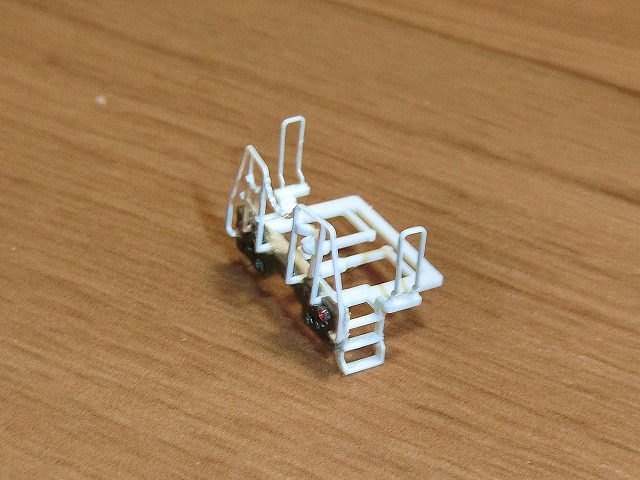

取り替え後の手すりパーツです。
最初は瞬間接着剤でやってみましたが、上手くいかないので木工用ボンドを使いました。
前面の灰色の板パーツを糊代に使います。

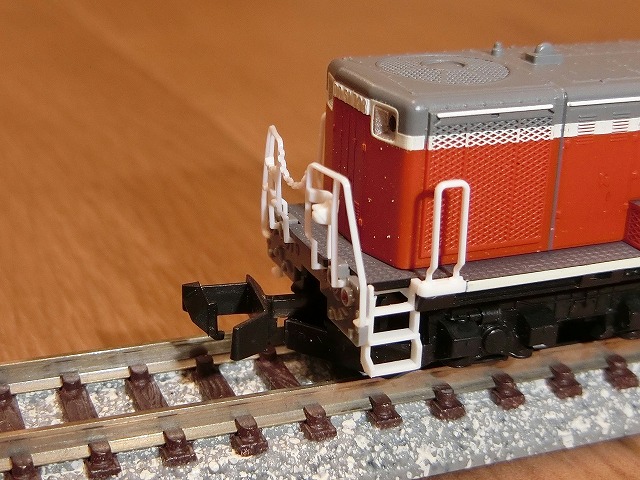

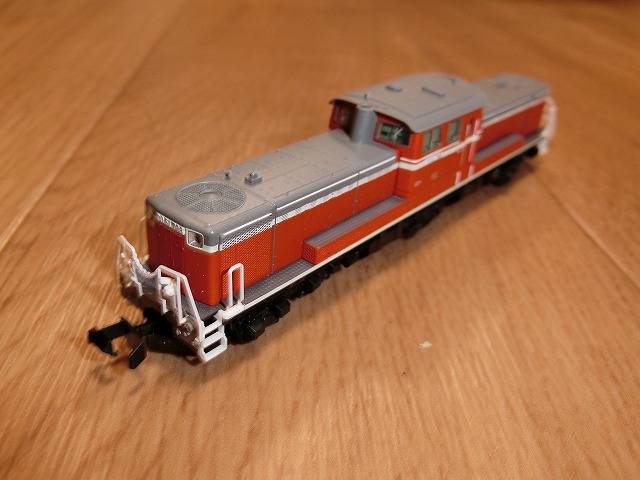

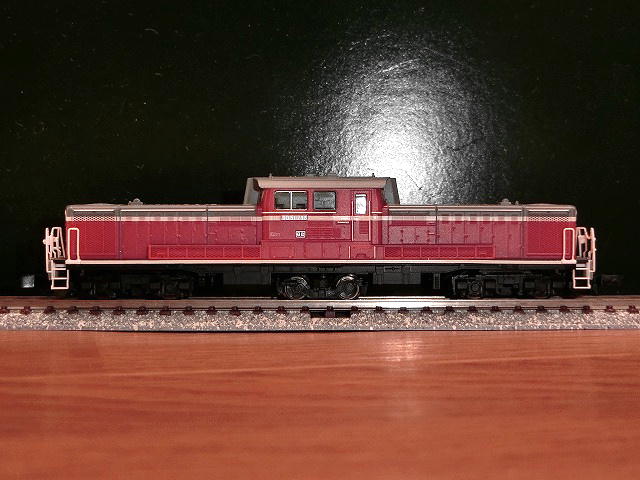

交換後のDD51-798です。
以前から気になっていた部分だったので、これで落ち着きました。
では。<(_)>

KATO DD16　常点灯化

KATOの7013 DD16をCT-Worksの基板を使って常点灯化します。


最初にボディーを外します。

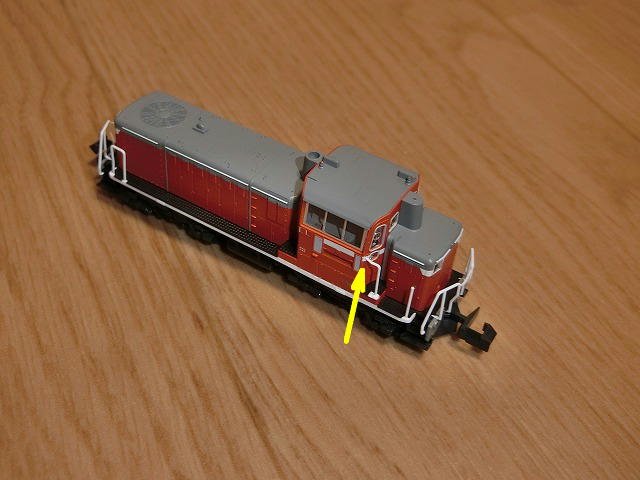

矢印の先の白い手すりを爪楊枝等で引っ掛けて、ボディーから引き抜きます。


意外と簡単にボディが上に引き抜けます。

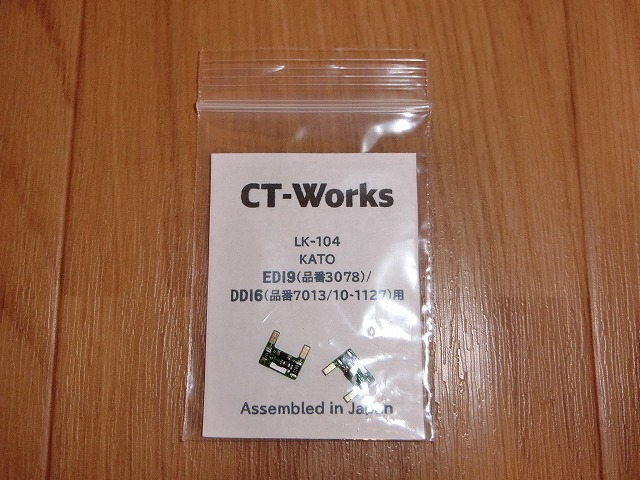

使ったのは、品番LK-104です。
基板が前後用に２枚入っています。
交換作業自体は簡単で、ものの数十秒で終わってしまいます。


交換後は常点灯が効くようになりました。
では。<(_)>

KATO キハ84-303 M車化

KATOのキハ84-303をM車化(動力車化)します。

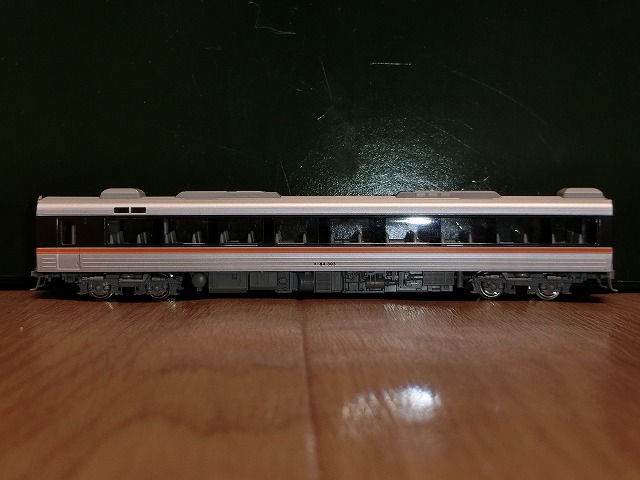

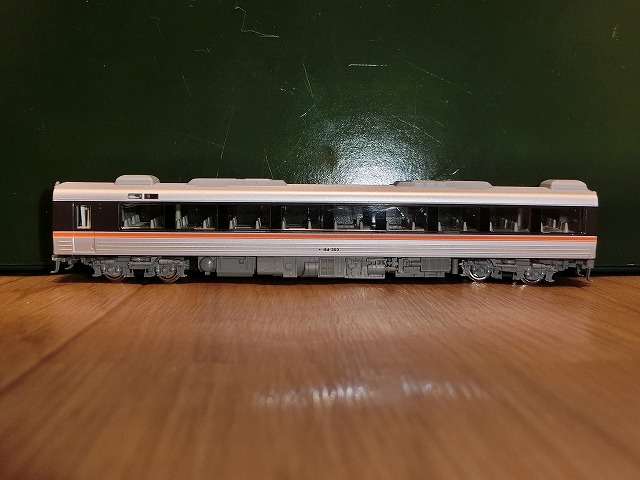

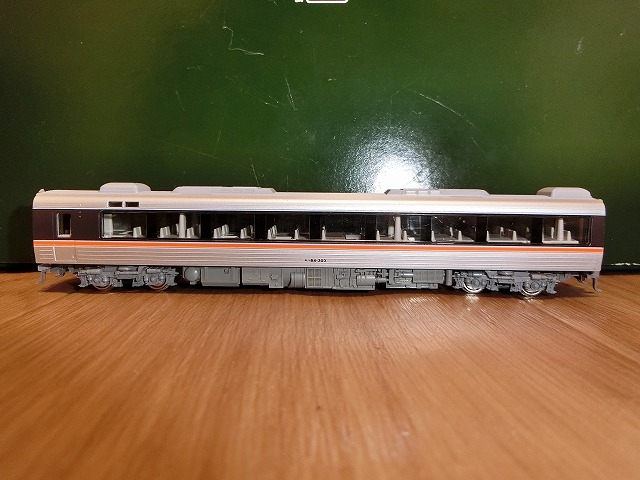

キハ84-303(キハ84-300番台)です。
製品そのままではＴ車ですが、富山編成を自走させたい場合はＭ車化の必要があります。


ASSYで組んだ動力ユニットと床下のポン替えが可能ですが、室内灯の支持腕が目立ちます。

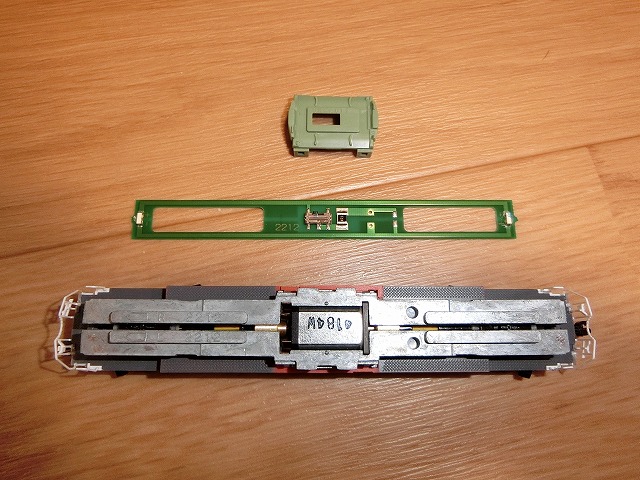

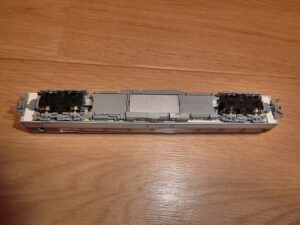

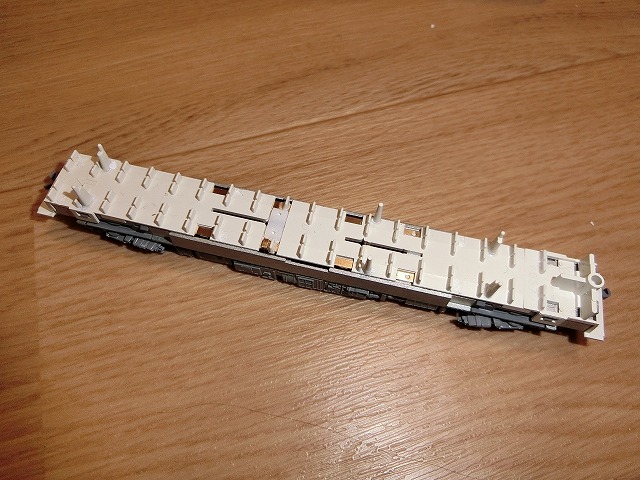

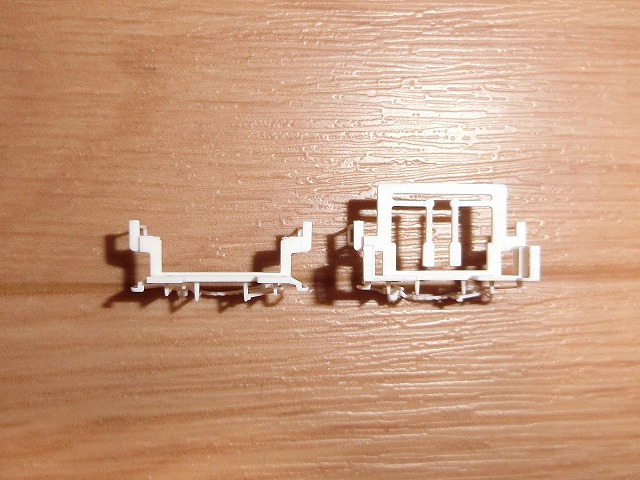

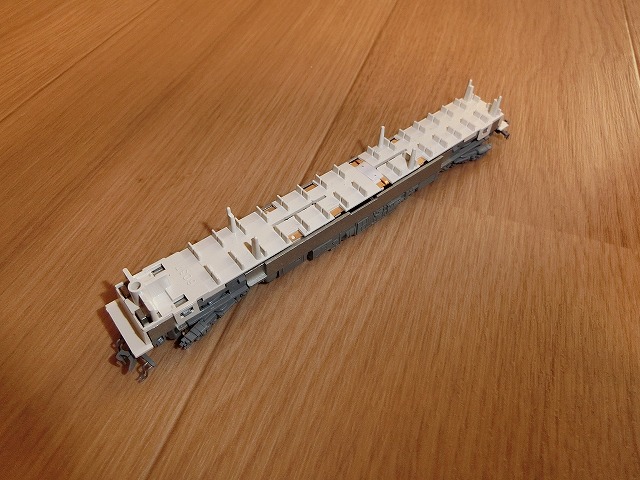

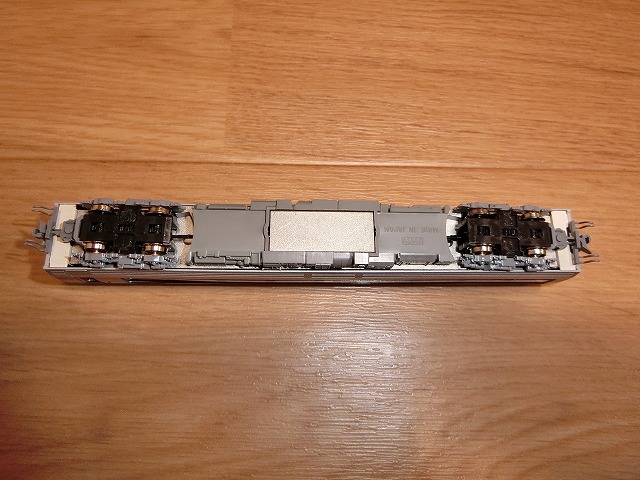

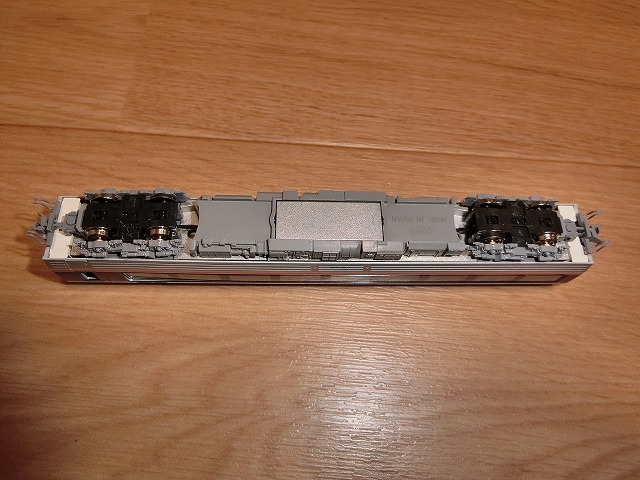

上がキハ84-303の床下で、下が動力ユニットです。
動力ユニットはもともとがキハ84-0用ですので、腕の位置が異なることがわかります。

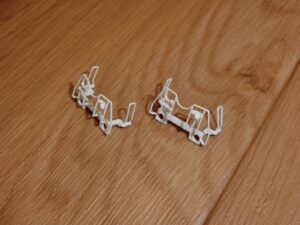

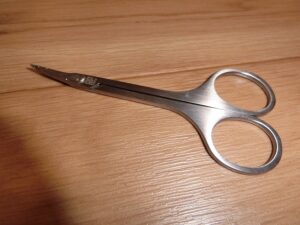

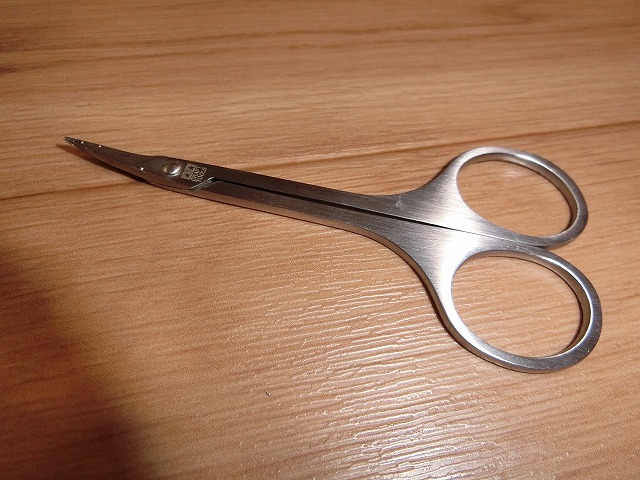

先の曲がったエッチングばさみで腕を切断して移設を行います。


切り跡はデザインナイフで整え、腕を瞬間接着剤で接着していきます。

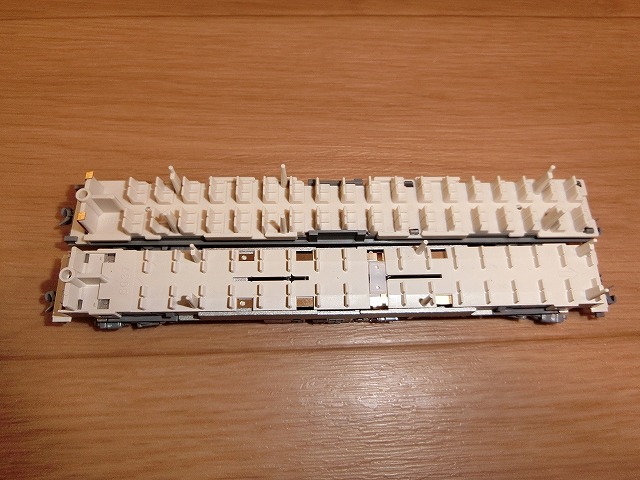

300番台になって増えた座席も、不要になった床板から切り出して接着しました。


ボディーを嵌めてみると、上々の出来です。


ホビーセンターカトーから発売されている交換用動力ユニットはトラクションタイヤが無いのですが、今回はASSYから組んだ動力ユニットなのでトラクションタイヤがあります。
基本編成との協調運転のことを考えて、トラクションタイヤなしに改造します。

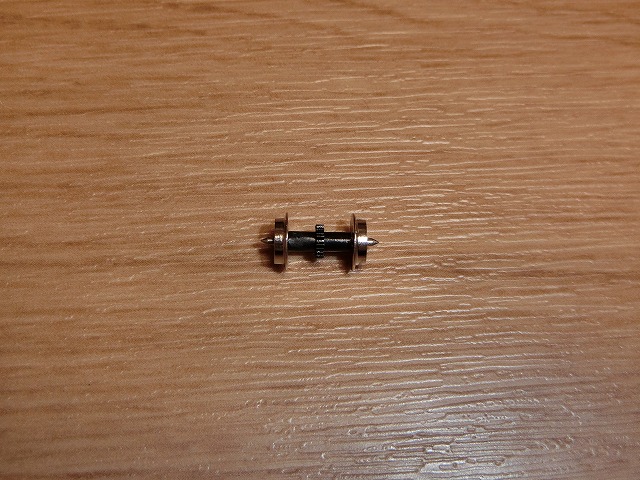

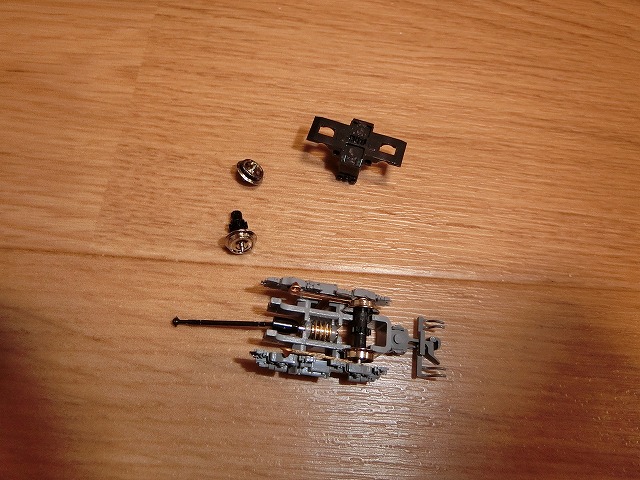

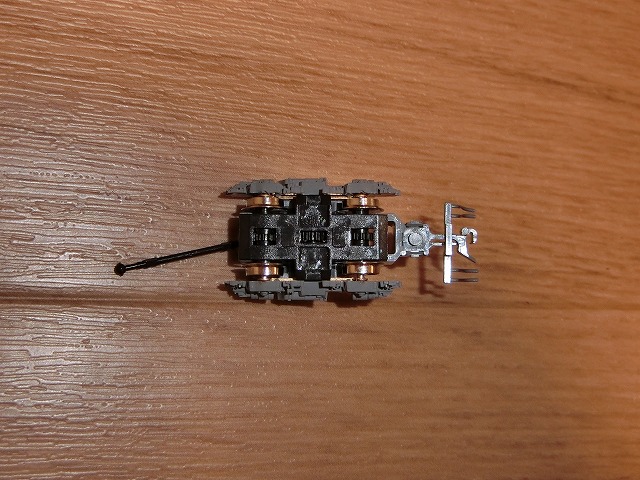

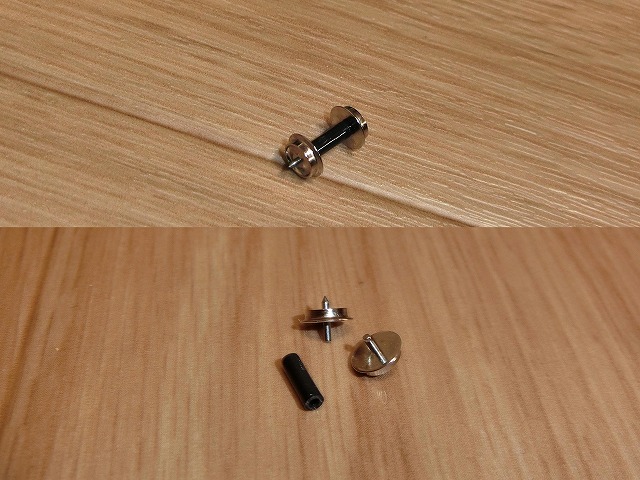

台車を分解してトラクションタイヤ付き車輪だけを外します。


それとは別に、不要になった車輪を分解します。


組み合わせてトラクション無し車輪にします。


台車を組み立てます。
これをもう１組つくります。


トラクションタイヤ無しの動力ユニットの出来上がりです。

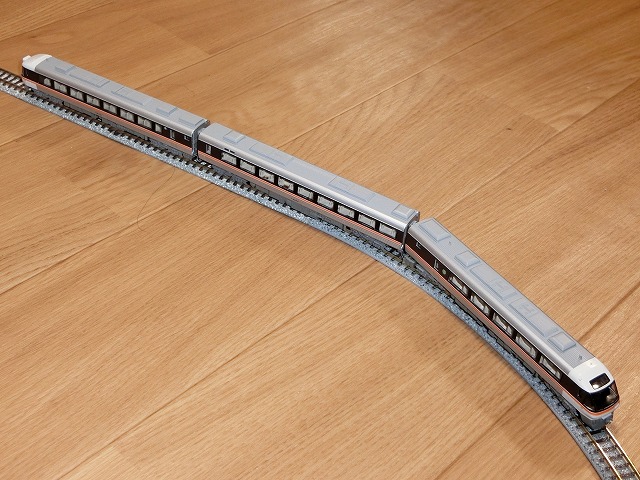

動力ユニット付きの富山編成が組成できました。
これはこれで小型のレイアウトで映えそうです。
では。<(_)>
