GREENMAX 近鉄12200系 整備

元旦に入線したグリーンマックスの30189 近鉄12200系を整備します。


TNカプラー化、幌枠の取り付け、後付けパーツの取り付け、ステッカー・インレタの貼り付けがメニューです。

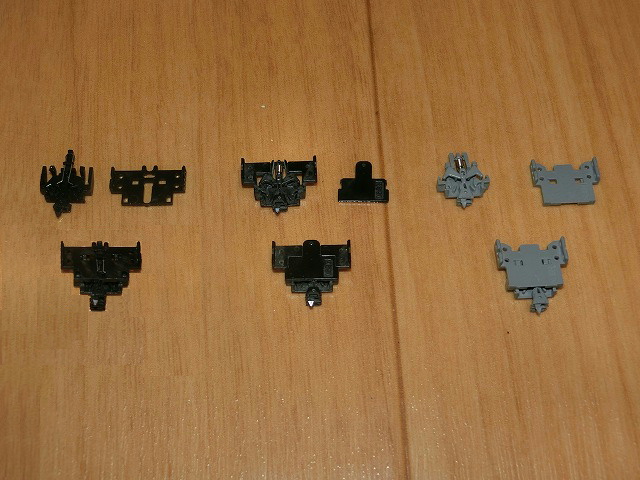

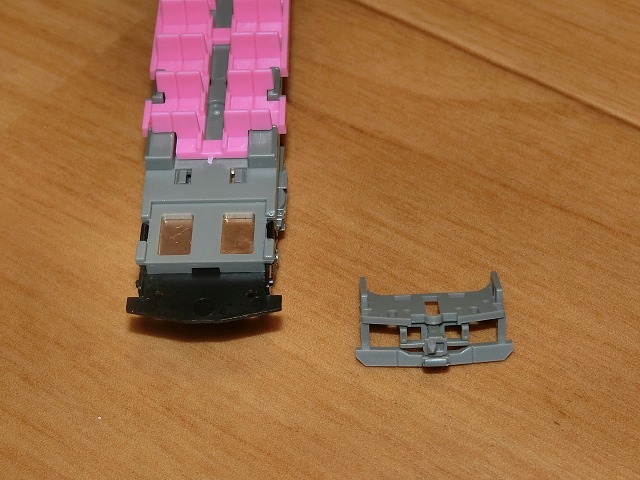

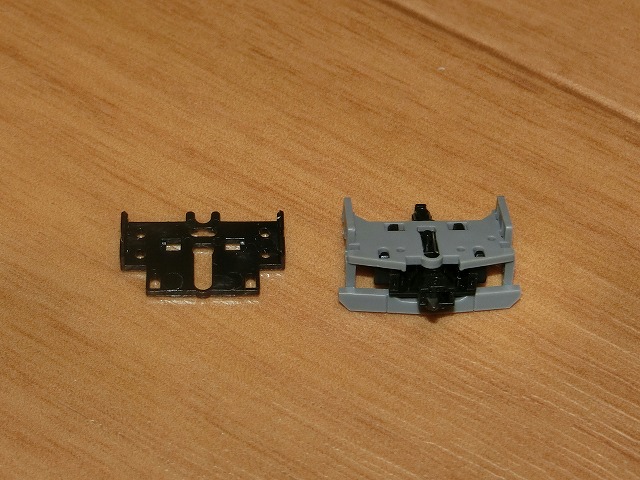

先頭部のTNカプラーは分解して写真2枚目のスカートに組み付けますが、説明書によるとTOMIXのJC25(密連形グレー2段電連,線ばね式)が推奨品とされています。けれども、取り換え後のカプラーはSPカプラーにしたかったので、試しに使えそうなJC6334(写真1枚目右)で組み立ててみましたが、連結器の動きにひっかかりがあり使えませんでした。また、JC6321(写真1枚目中)のようなSPカプラーではそもそもカプラーホルダーの形状が合いません。
ということで、JC27(写真1枚目左,密連形黒,線ばね式)にJC6335の1段電連部分を入れ替えて使います。ちなみに連結器両脇にジャンパ栓が表現されている0334(以前に6個セットで販売されていた線バネ式のTNカプラーです。)は使えませんでした。(カプラーホルダーの寸法が若干異なるのか、うまく組み立てられませんでした。)なお、灰色ではなく黒色を使ったのは、併結させる予定のTOMIXの30000系のカプラーが黒色だったからです。

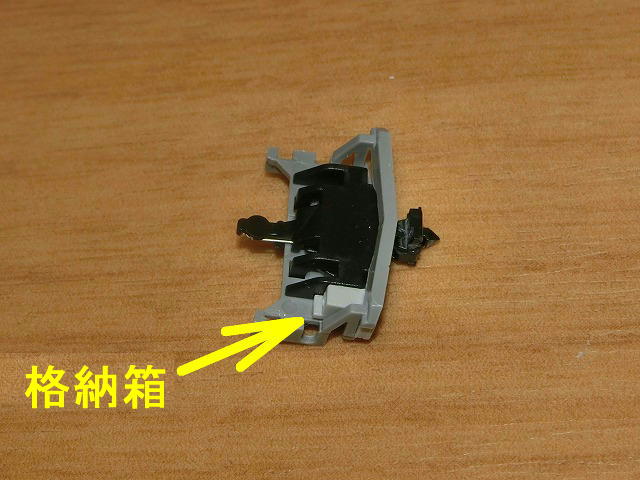

とりあえず組み立てると写真のようになります。ただし、後付けパーツの「格納箱」(2枚目の写真,12200形のみ取り付け)はカプラーを組み立てる前に取り付けないといけませんので、忘れないようにしないといけません。

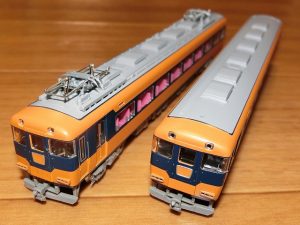

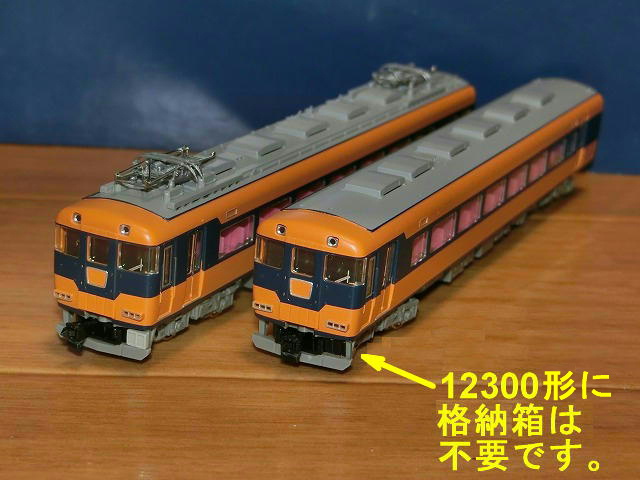

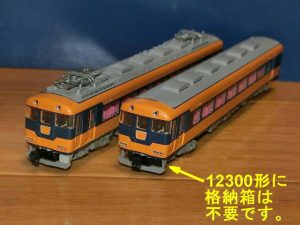

先頭部のカプラーを取り付けた写真です。12300形に格納箱は不要です。

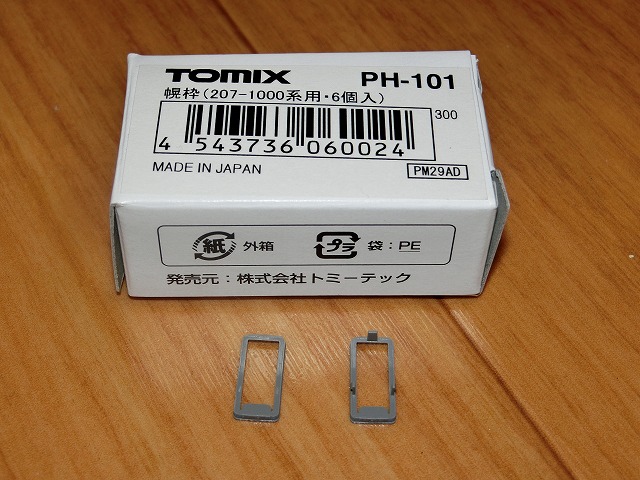

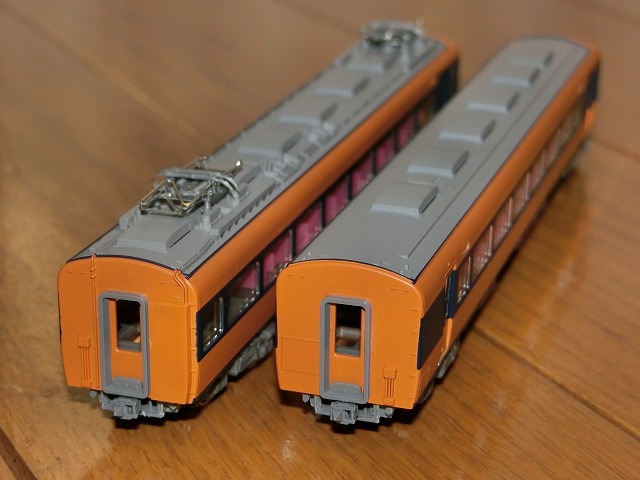

次に中間部分の幌枠の取り付けです。TOMIXのPH-101を使います。幌枠のツメはきれいにそぎ落とします。

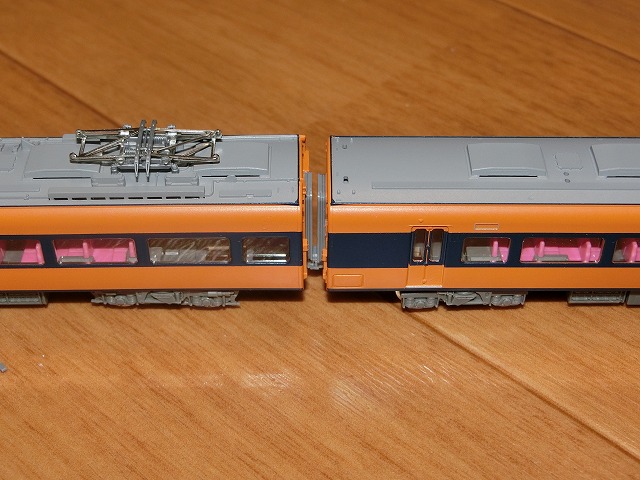

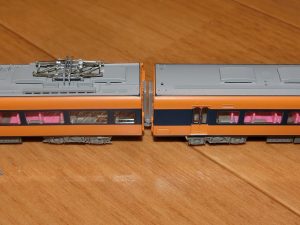

幌枠は木工用ボンドで接着しました。また、使用するTNカプラーは0337密連形TNカプラーです。TNカプラー化に際しては既存のカプラーポケットの切除が必要です。

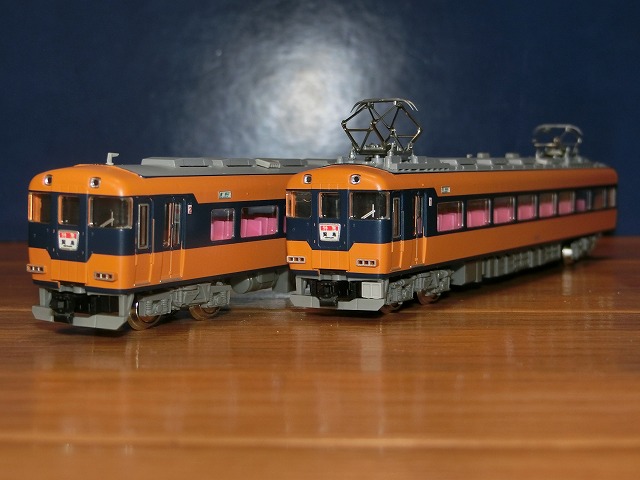

最後に後付けパーツの取り付け、ステッカー・インレタの貼り付けを行いました。

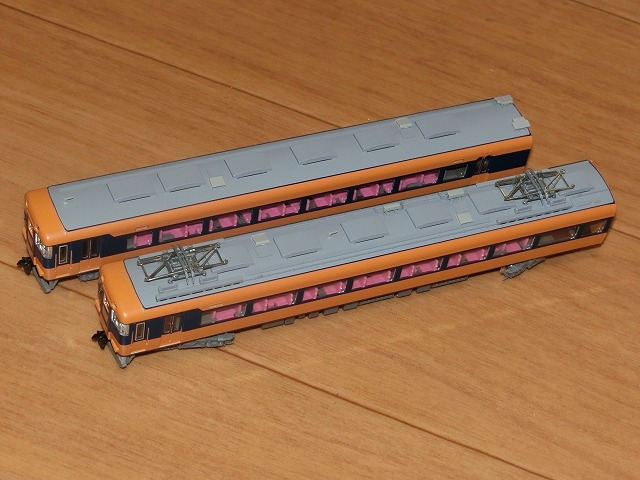

パーツの嵌め合いはそこそこ固いので接着材は使用していません。ステッカーは併結するTOMIX 30000系の表現に合わせて、前面・側面行先幕、号車札のみ貼り付けました。(ついでにTOMIX 30000系にも側面行先幕と号車札の自作ステッカーを貼り付けました。)
トイレ窓はステッカーで表現するようになっていますが、ステッカーを貼るのが面倒だったので、窓埋め後をイメージして車番インレタは12241と12341を選択しました。なお、行き先は「賢島」としています。
(2021/04/17:車番については、文字を拾い直して12222と12322に変更しました。)
(2021/06/10:プロトタイプがB更新車のようなので再変更を予定しています。)
(2021/06/13:所有する他形式との時代的な整合がとれませんが、12242Fに変更しました。)

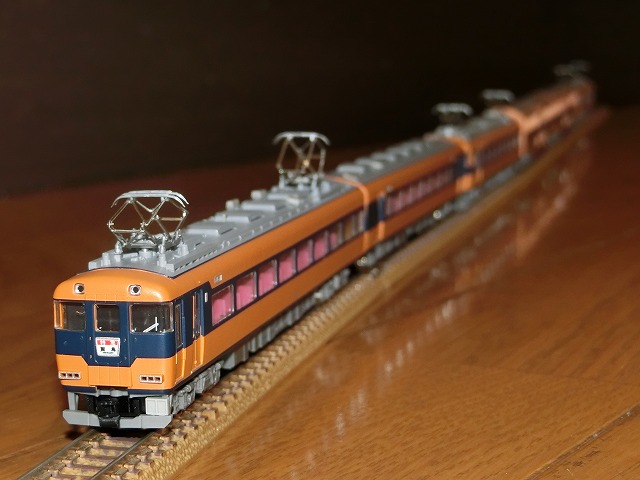

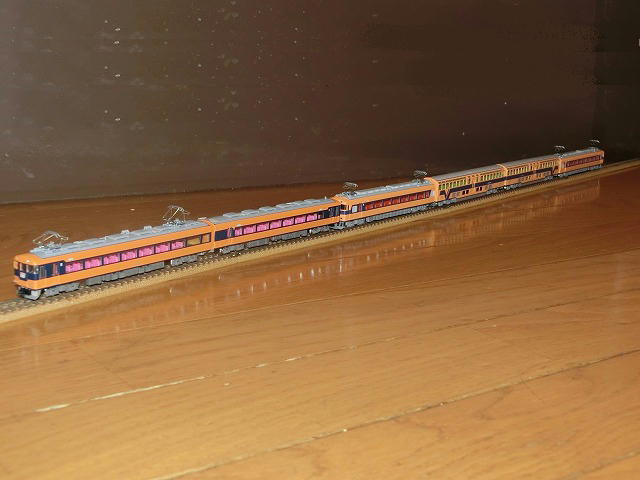

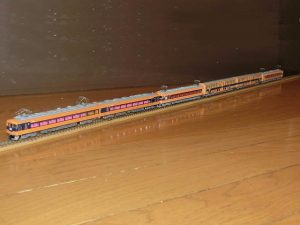

これで既に入線・整備済みのTOMIX 92521 30000系ビスタカーセットと合わせて6両編成で運用できます。一応、1990年代の初め頃をイメージしているつもりです。(2003年3月6日より前の設定ですので、手前の12200系の増結2両が難波・京都方で1・2号車となります。(仮に現在なら6・5号車です。))
それではこれで失礼いたします。<(_)>

・「グリーンマックス 近鉄12200系 入線」へ(クリックしてください。)

TOMIX 50系客車 方向幕準備窓他インレタ貼付

先日のキハ183のトレインマークまわりのHゴム表現に使ったインレタですが、かなり余った状態なので本来の50系に使用したいと思います。

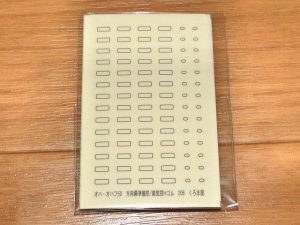

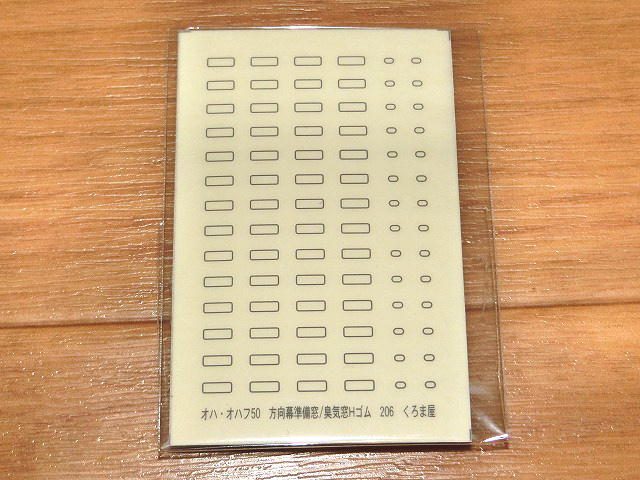

写真は新品状態のくろま屋さん製No.206「オハ・オハフ50 方向幕準備窓/臭気窓Hゴム」インレタです。


当社所有の50系は以前に記事を書いた寒冷地用の51形がKATO製で、暖地用の50形がTOMIX製です。両者のディーティール表現には結構な差があります。

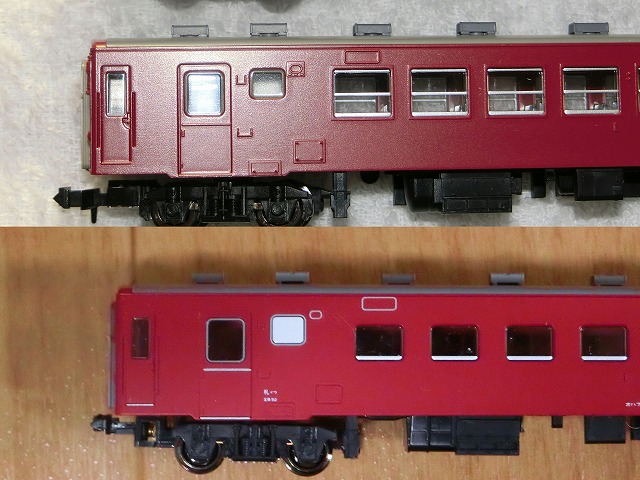

写真の上の車両が施工対象となるTOMIX製のオハフ50,下の車両が比較用のKATO製のオハフ51です。トイレ窓が磨りガラスか白ガラスかの違いのほか、KATO製の方は方向幕準備窓、臭気窓のHゴムや、ドアレール・靴摺の表現もなされていますが、今回の施工はTOMIX製へのHゴムの表現だけになります。(ちなみにオハ50には臭気窓はありません。)

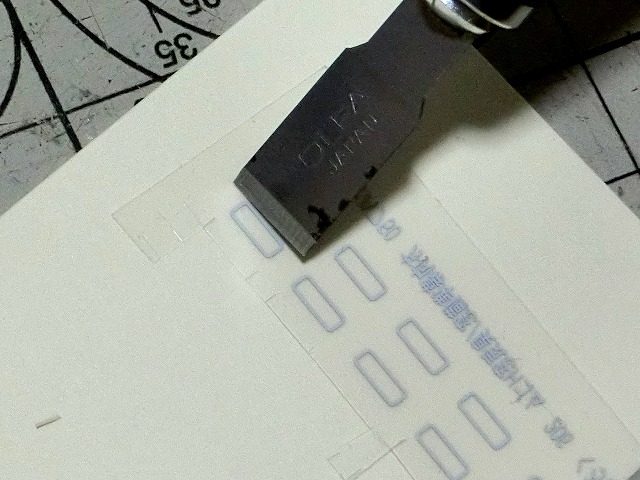

インレタを平刀で切り出しているところです。切り出したものをセロハンテープに貼り付けて転写します。
平刀をつかうのはカッターで刃を横に引くよりも押し切る方が簡単だからです。また、インレタシートの余白が多いと位置合わせがしにくいので、イメージに近い位置で刃を入れて切り出しておきます。また、位置合わせのしやすさの関係で、なるべくセロハンテープを指紋等で汚さないようにします。

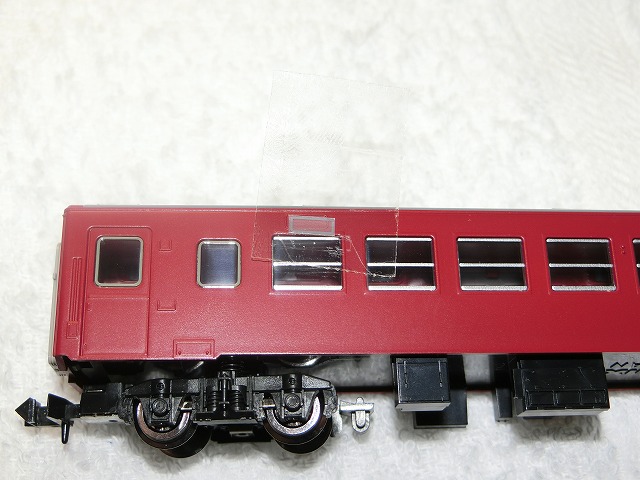

切り出したインレタを車両の方向幕窓や臭気窓のモールドの位置に合わせて転写します。
インレタシートは透明度が低く、シートをかざすと方向幕窓や臭気窓のモールドが見えなくなりますが、方向幕窓の縦位置は何両か転写すると雨樋や窓枠との位置関係から感覚が掴めてくると思います。一方、横位置はどうしてもカンを頼りに合わせることになります。臭気窓は小さいので、傾かないように気をつければそれほど難しくはありません。

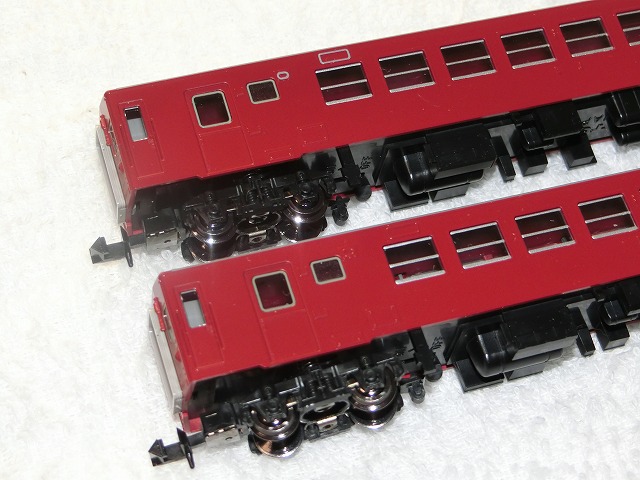

施工前後のオハフ50です。上が施工後で、下が施工前です。ドアレールや靴摺の銀色は入っていませんが、かなり印象が良くなります。施工前はのっぺらぼうでしたからね。

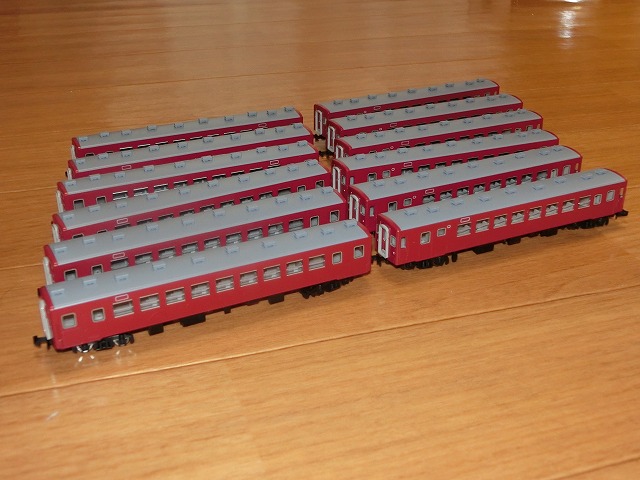

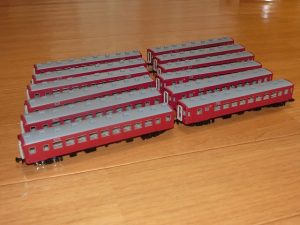

在籍するオハ50 6両とオハフ50 6両の計12両に施工しました。
クリアラッカーを吹けば完璧だと思いますが、面倒なのでやっていません。
細かい作業なので休憩しながらだと2時間ほどかかりましたが、満足度の高い整備でした。
それでは今日はこれまでです。<(_)>

今季一番の寒波

今季一番の寒波がやってきて、夕べから降り始めた雪が積もりました。昼過ぎには車道の雪はシャーベット状になってしまいましたが・・・。


暦の上でも、あと1週間も待たずに大寒がやってきます。(今年は1月20日)

TOMIX キハ183 3550番台 ロールマーク式化(続)

TOMIX 92781他 キハ183-2550系特急ディーゼルカー"HET"セット キハ183-3550番台のヘッドマークのロールマーク式化(幕式化)の続編です。


やはりヘッドマーク周りのHゴムの処理が気になるので、くろま屋さんのインレタを使います。使うのはNo.206「オハ・オハフ50 方向幕準備窓/臭気窓Hゴム」です。これを切り貼りして使います。


1枚目が前回Hゴムを塗装したもので、2枚目が今回インレタを切り貼りしたものです。当の本人は満足していますが、これを改善されたと見るか変わらないと見るか・・・。
それでは今日はここまでです。<(_)>

・TOMIX キハ183 3550番台 ロールマーク式化へ(←クリックして下さい。)

TOMIX キハ183 3550番台 ロールマーク式化

今回のお題は、TOMIX 92781他 キハ183-2550系特急ディーゼルカー"HET"セットのうち、先頭車になるキハ183-3550番台のヘッドマークのロールマーク式化(幕式化)です。


当社では以前からTOMIXのキハ183系2550番台を所有しており、結構お気に入りだったりします。ただ、近年の実車のヘッドマークがロールマーク式であるのに対して模型は交換板式であることがずっと気になっていたのですが、最近TOMIXからロールマーク式のキハ183系500番台の発売がアナウンスされので、一念発起して改造に着手することにしました。


改造にはトレジャータウンさんのエッチングパーツの「TTP246 キハ183系貫通扉」を利用します。改造と言ってもパーツに色を塗って貼り付けるだけですが。
車体の渡り板のモールドを削れば渡り板を下ろした姿も再現できるとのことですが、そんな度胸はないので渡り板を上げたままの姿にします。渡り板を上げた姿の場合は1枚のパーツ板に2個の貫通扉が収録されています。(渡り板を下ろした姿の場合は3個です。)なお、当社にはキハ183は3両在籍していますので、2枚のパーツ板が必要になります。


ものすごく歪みやすいので慎重に切り出し、ヤスリでバリ取りを行います。色を塗る前に切り出したパーツを車両に置いてみましたが、「おぉ。」といった感じです。

、、
塗装したものを貼り付ける前に、自作のヘッドマークを貼っておきます。ホワイトラベルにカラープリンタで印刷しました。実車でもそうですが、元の交換式のときよりも絵柄は少し小さめにしておきます。


次に塗装した貫通扉を木工用ボンドで接着しました。Hゴムが綺麗に塗れていませんがご勘弁を。ちなみに貫通扉にはMr.カラーで薄いグレー系に調色したものを、Hゴムにはタミヤエナメルのダークシーグレイを塗っています。最初はHゴムに水性ホビーカラーを使ったのですが、はみ出したときの拭き取り性が悪く、結局のところ貫通扉ごと再塗装をする羽目になりました。

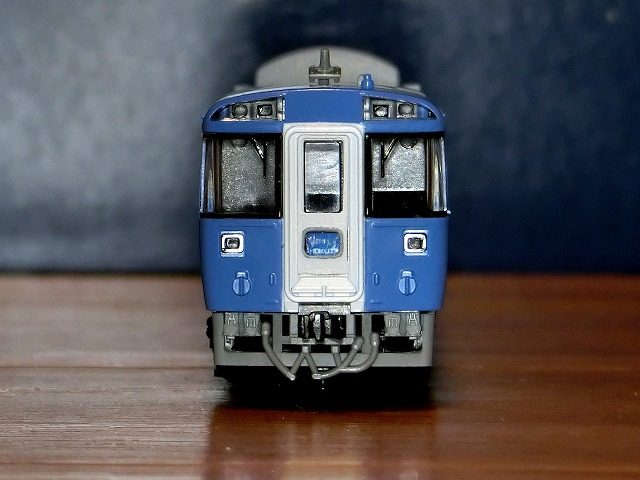

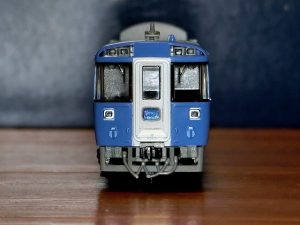

加工前と加工後のお顔です。それっぽくなっています?
Hゴムは無理に塗らなくても良かったかも。


できあがりです。今風のお顔になりました。やはりHゴムへの色入れが難関ですね。
ともかく、元旦早々からのエアブラシ作業も一息つきました。

・TOMIX キハ183 3550番台 ロールマーク式化(続)へ(←クリックして下さい。)

GREENMAX 近鉄12200系 入線

明けましておめでとうございます。本年最初の記事になります。
グリーンマックスの30189 近鉄12200系(スナックカー・更新車) 増結2両編成セット(動力無し)の入線です。
手持ちのTOMIX 92521 30000系ビスタカー(4両編成)のお供が急に欲しくなり、年が明けて日が昇る前にヨドバシカメラのサイトで注文したのですが、その日のうちに届いてしまいました。ヨドバシカメラ恐るべし。

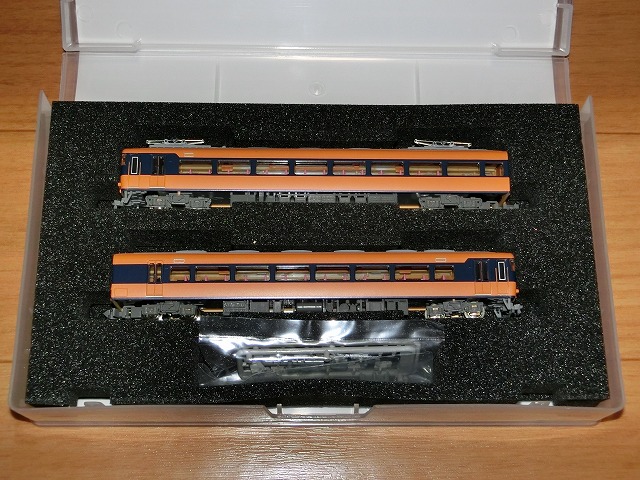

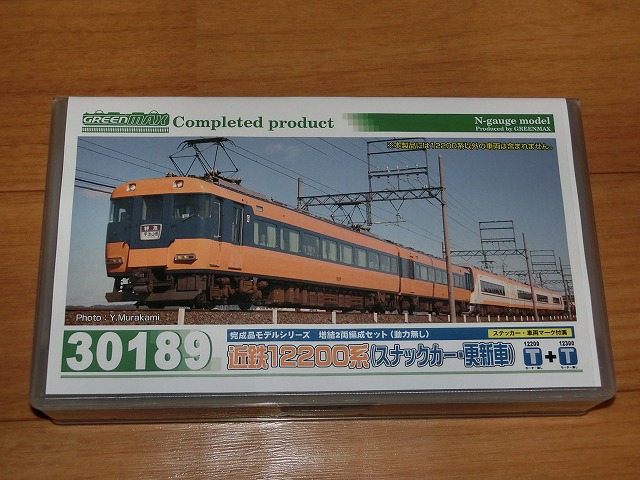

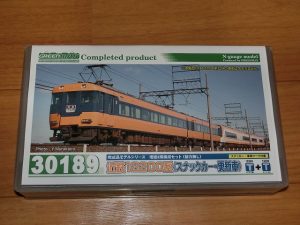

相変わらず、昔のVHSテープのケースを使った様な入れ物ですね。

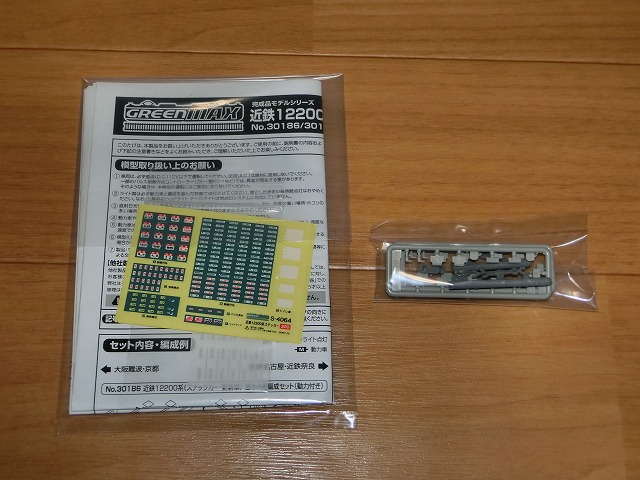

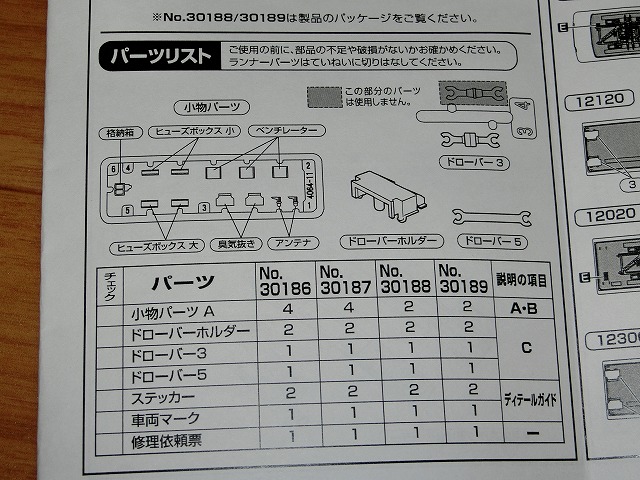

グリーンマックスらしく、ユーザー取付パーツが一杯です。あと、ステッカーが1種類×2枚とインレタ1枚が付属しています。

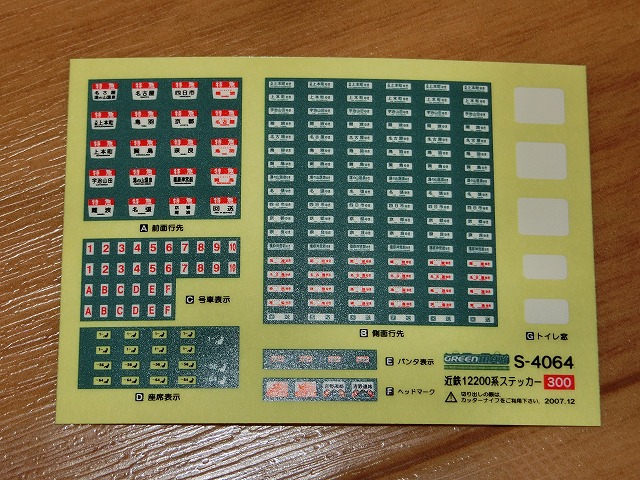

ステッカーは1枚につき、(A)前面行先20種が各1つ(いずれも特急で、名古屋 湯の山温泉、名古屋、四日市、ノンストップ難波、大阪上本町、鳥羽、京都、ノンストップ名古屋、上本町、賢島、奈良、ノンストップ鳥羽、宇治山田、湯の山温泉、橿原神宮前、ノンストップ賢島、難波、名張、京都 難波、回送)、(B)側面行先が前面行き先に対応したもので6つずつ、(C)号車表示が1~Fで2組、(D)座席表示(1~が8つ、~56が4つ、~64が4つ)、(E)パンタ表示4つ、(F)ヘッドマーク(吉野連絡が3種(桜1つ、紅葉1つ、山2つ))、(G)トイレ窓2種(大3枚、小2枚です。使うのはどちらか1種だと思いますが、説明書には詳しく書いていません。)が収録されています。(追記:トイレ窓については車両毎に大きさや数の違いがあるほか、そもそも埋められてしまっていたりと結構ややこしそうです。(時期によっても違うみたいです。))

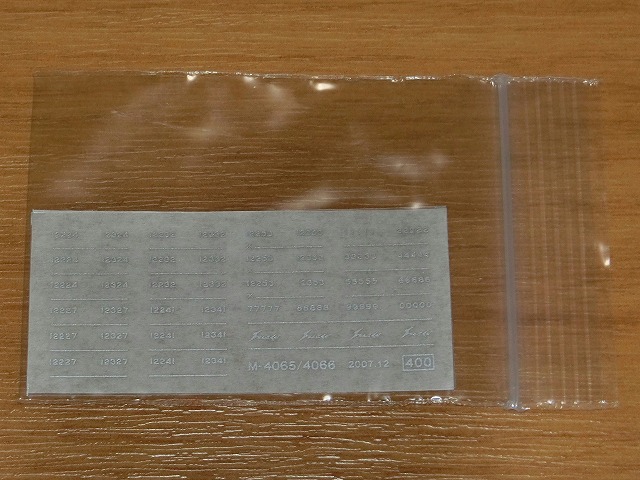

インレタには、12224 12324,12227 12327,12253 12353が3セット、1~0のバラ数字が各5つ、よくわからないマークが4つ収録されています。

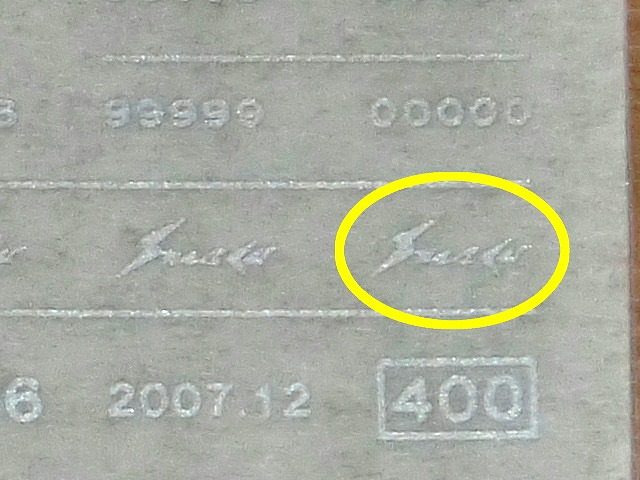

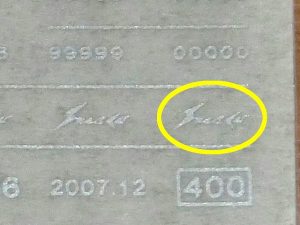

ちなみにインレタのよくわからないマークとはこれです。説明書には指示がないみたいなので使わないのかもしれませんが、近鉄初心者の私には何のマークなのかわかりません。(追記:「Snack Car」のロゴのようです。ということは、スナックコーナーのない更新車(今回の製品)では使わないことになります。)

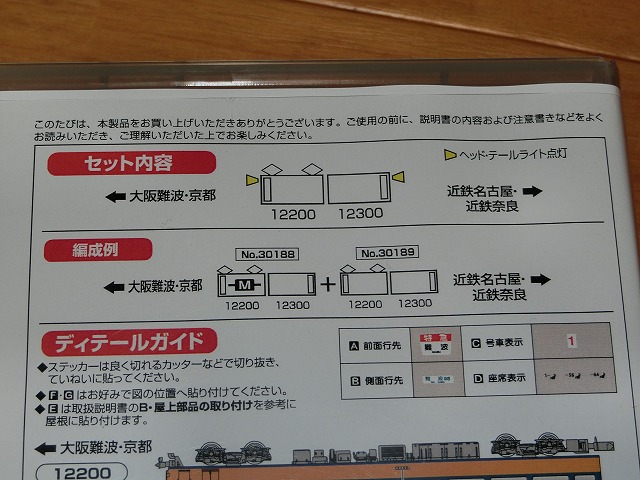

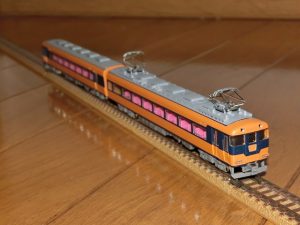

編成例です。といっても現有が2両編成なので・・・。ww

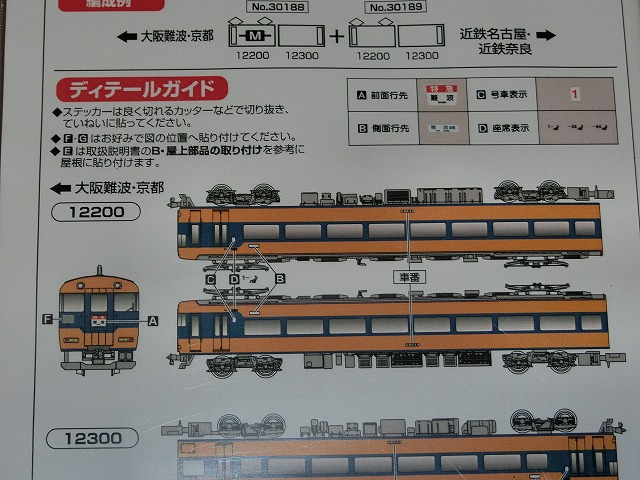

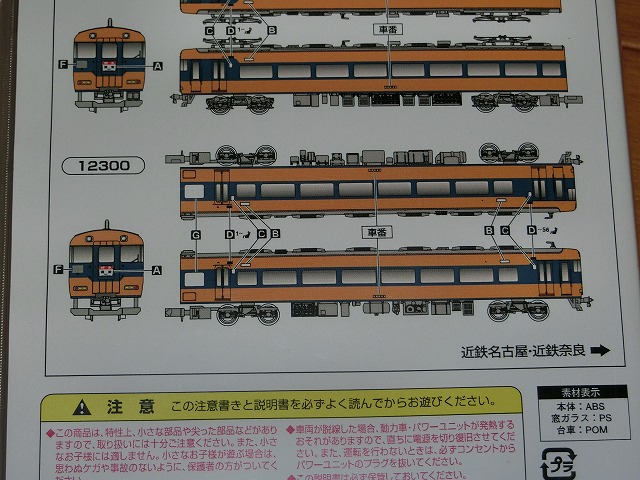

ディーティールガイドです。

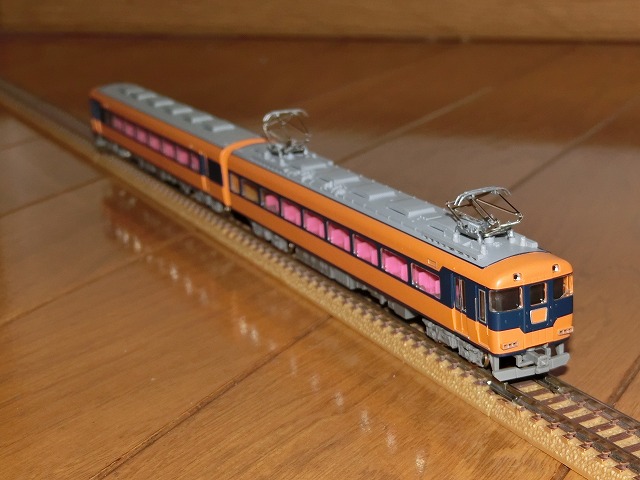

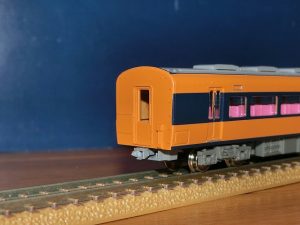

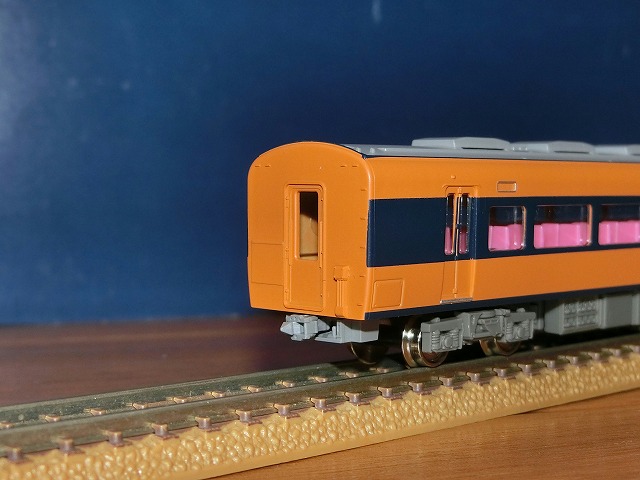

パーツ取付前ですが編成イメージはこんな感じです。連結面は幌がないので余計に広く見えます。幌の取付とTNカプラー化をしたいですね。

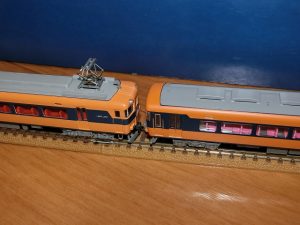

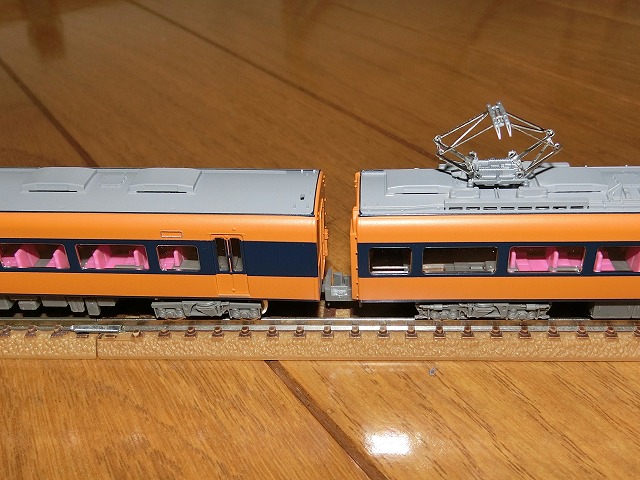

仮にTNカプラー化したとすると、車間はこんなイメージです。上が今回の12200系で、下がTOMIXの30000系ビスタカーです。(TOMIXの30000系は既に車両間をTNカプラー化しています。)


ただ、今時の模型で幌がないというのは・・・。グリーンマックスさんの方針の見直しを希望します。(写真のTNカプラーは仮取付けです。)

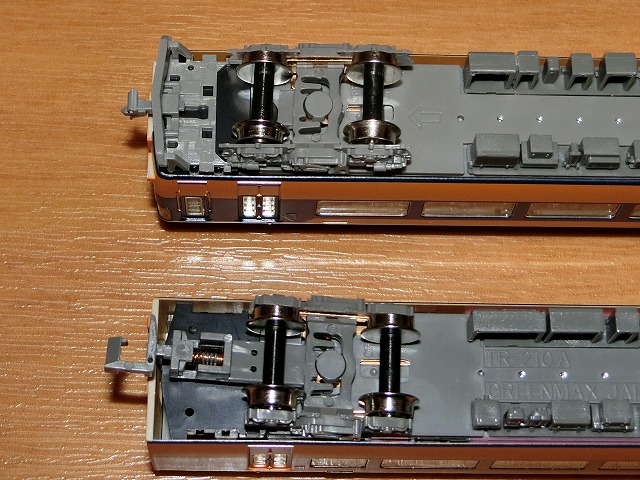

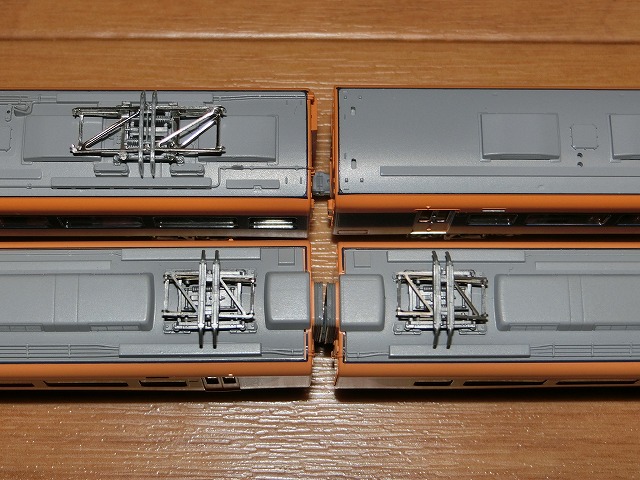

車体をひっくり返すとスナップオン台車でした。この辺は今時なんですけどね・・・。

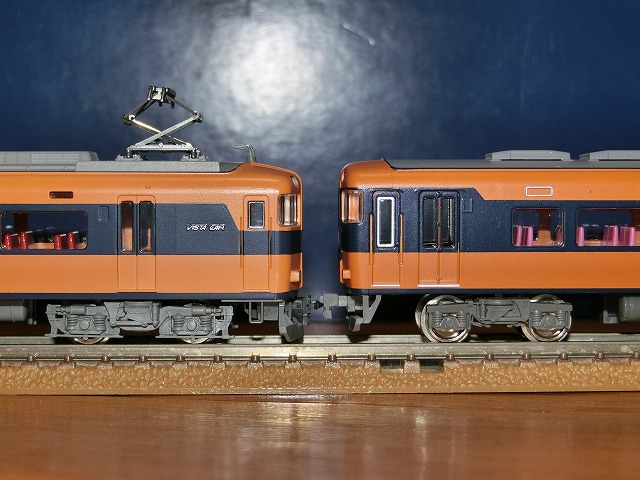

最終的にTOMIXの30000系ビスタカーとの併結を目指しますが、並べてみるとこんな感じです。
各写真の左がTOMIXの30000系、右が今回の12200系ですが、12200系の方が少し色黒で車高が高く、座席の色がピンクっぽいです。どれもよく見ないと分からないレベルですが、座席の色の差は室内灯を入れると目立つかもしれません。
あと、TOMIXの30000系の先頭車運転台側は標準でTNカプラーですので、12200系にも取り付けないといけません。12200系にはドローバーが付属していますが、12200系同士の連結であっても流石にそれを使う気にはなりません。

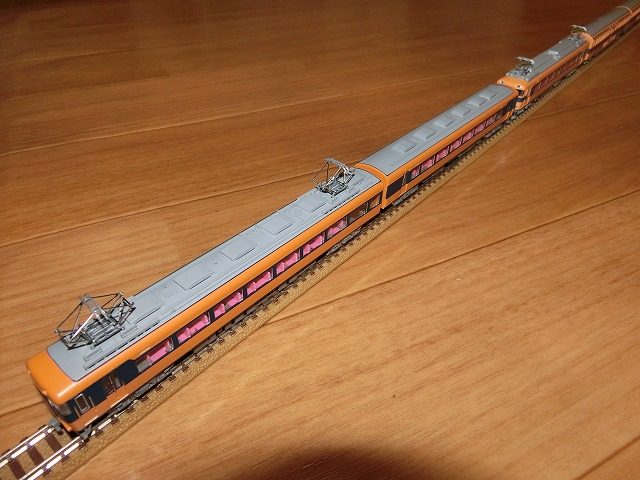

前2両が今回の12200系です。今後はこんな感じで30000系と併結ができるように整備を進めていく予定です。
しかし、12200系の更新が始まってから30000系のビスタEXへの改造が始まるまでのそれほど長くない期間の併結を再現しようとしているのですが、本当にこの組み合わせが存在したのかは定かではないです。恐らく12200系が未更新車(翼特急マーク車)なら大丈夫だったのかもしれませんが、今回は30000系と前面の意匠を合わせたかったので更新車をチョイスしました。この選択が正しかったのかは、私の知識では検証不可能です。(^^;
