KATO サウンドボックス 導入2

KATO サウンドボックス 導入1の続きです。
電源コードを追加で製作した件と、22-202-6 キハ58 サウンドカードの使用感についてです。


ところで、サウンドボックスにACアダプタを使うと、レールへの電力(走行用電力)はACアダプタからの供給となります。ではパワーユニット(パワーパック)はというと、ダイヤルの回転角に応じた信号をサウンドボックスに供給するだけで、その容量はほとんど遊ばせています。また、ACアダプタからレールに電力を供給している場合、脱線等でショートが起きるとACアダプタ内部のヒューズが飛んでしまい、永久に使えなくなります。(ヒューズは交換できません。永久故障となります。実は経験済みです。(^^;)一方、鉄道模型のパワーユニットには自動もしくは手動で復帰できる安全装置が付いていますから、何かあったときでも気が楽です。ということで、ACアダプタからでなく、パワーユニットのTCS電源(制御機器用電源(+12V))をサウンドボックスに供給すれば、パワーユニットの容量のムダと永久故障の危険性を同時に解決できます。
必要になる材料はBECコネクター((株)川田模型製CN102K)と圧着ペンチ(大西工業(株)製MINIクリンピングプライヤーNo.150),平行コード,DCプラグ(外径5.5mm,内径2.1mm,長さ7mm以上,センターピンなし)です。

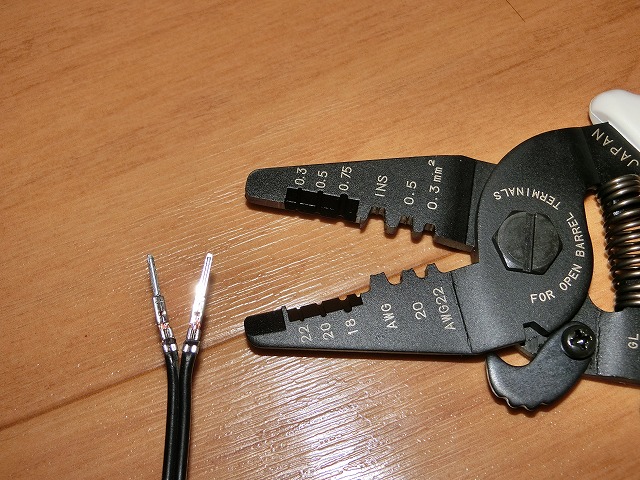

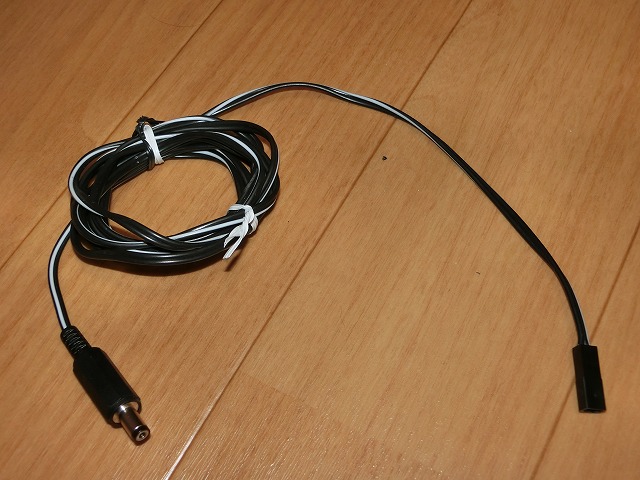

平行コードにピン(オス)を圧着するのですが、大中小とあるダイスのうち、コードは大、導線は中を使いました。圧着できたらピンをハウジング(メス)に収め、コードの反対側にDCプラグを半田付けします。2枚目の写真ができあがったコードです。
実のところ、このコードはTOMIX製の延長コード(5810 TCS電源延長コード(信号・踏切用))の片側を切断して、DCプラグに取り替えれば同じ物ができてしまいます。わざわざ入手性の悪いコネクタや圧着ペンチを買ってまでして作る必要はありません。コネクタと圧着ペンチはネットで買うと送料込みで結構いい値段になりますし、今回は何となく気まぐれで一から作ってみたかった、ただそれだけです。(;^_^)ゞ
あと、サウンドボックスにつなぐ前に、必ずパワーユニットのTCSコネクタにつないで、DCプラグのセンターが+極になっているかテスターで調べておきます。ちなみにTOMIX製のコードの仕様に従って、白線をマイナス極に接続しています。

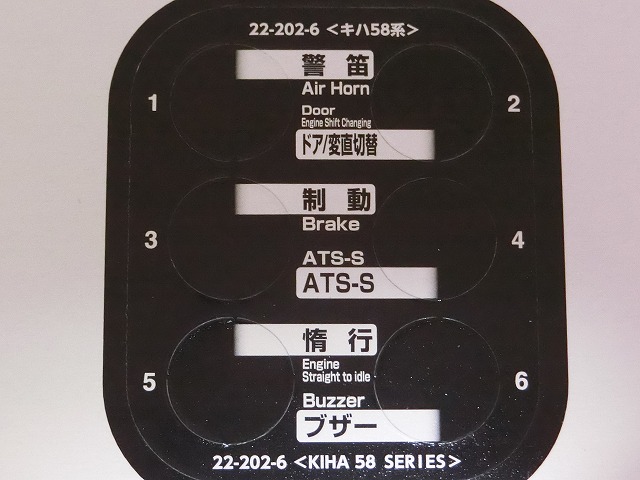

さて、サウンドボックスを導入する動機となったキハ58のサウンドカードです。6個のボタンに割り付けられた音のほかに、サウンドカードをマウントしたとき(カードを差してEJECTボタンを押したとき)にエンジンの始動音が鳴ります。

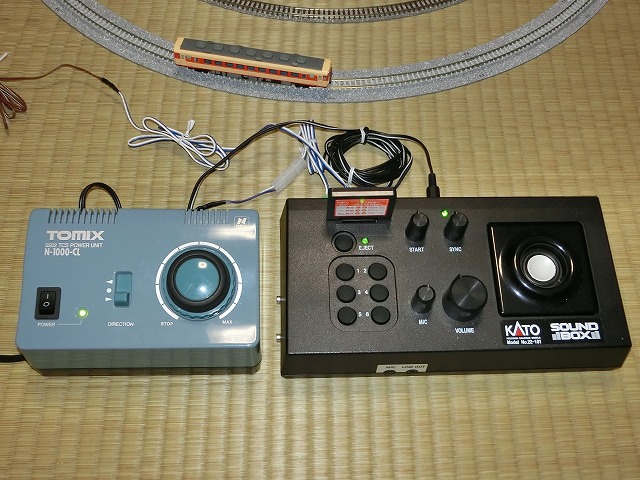

テスト風景です。ACアダプタがなくなって少しすっきりしました。
キハ58のサウンドカードですが、いやぁ、良いですよ。DMH17が唸ります。涙が出てきます。小さな小判型のテストレイアウトで、夢中になって2時間ほど続けて運転してしまいました。ひとつだけ戸惑ったのは、変直切替の音がうまく出なかったことで、SYNCツマミをいじっているうちに出るようになりました。このカードはサウンド同調タイプのカードで、車両の加減速に癖がありますが、操作に関しては使っているうちに慣れて来ます。
いやはや、これは今後の国鉄型車両のカードの発売に期待してしまいます。それではこれで。<(_)>
